Digital Twin van onderdelen en producten
Meetbare digitale productreferentie voor revisie, retrofit, spare parts, CAD-vergelijking en kwaliteitscontrole
Herkenbaar probleem: het onderdeel bestaat nog, maar de actuele data ontbreekt
In veel machines en producten zitten onderdelen die nog goed functioneren, maar waarvan de actuele technische data ontbreekt. Tekeningen zijn verouderd, CAD-modellen zijn nooit gemaakt, leveranciers bestaan niet meer of onderdelen zijn in de loop der jaren aangepast.
Zolang het onderdeel blijft werken, lijkt dat geen probleem. Maar bij revisie, schade, slijtage, ombouw, spare parts of kwaliteitscontrole ontstaat ineens de vraag: wat is nu eigenlijk de werkelijke geometrie van dit onderdeel?
Zonder meetbare digitale referentie wordt dat vaak opgelost met opnieuw meten, gokken, handmatig namaken of afhankelijk blijven van oude leveranciersinformatie. Dat kost tijd en kan leiden tot pasproblemen, faalkosten of verkeerde productiedata.
Een Digital Twin lost dit op door de werkelijke geometrie van het bestaande onderdeel meetbaar digitaal vast te leggen. Daarmee ontstaat een betrouwbare digitale productreferentie waarop u later kunt terugvallen.
Wat is een Digital Twin?
Een Digital Twin is bij MartCad een meetbare digitale referentie van een bestaand fysiek onderdeel, machinecomponent, product of samenstelling. Het gaat dus niet om een algemene 3D-visualisatie, maar om vastgelegde werkelijke geometrie: de as-built situatie.
Met 3D-scannen leggen we vorm, maatvoering, passing en relevante geometrie vast. Die data kan daarna worden gebruikt voor CAD-vergelijking, kwaliteitscontrole, reverse engineering, revisie, retrofit of technische documentatie.
Een Digital Twin maakt zichtbaar hoe een onderdeel er werkelijk uitziet, niet alleen hoe het ooit bedoeld was op tekening. Daardoor ontstaat een technisch bruikbare basis voor beslissingen, controle en vervolgengineering.
Belangrijk: MartCad maakt Digital Twins van onderdelen, producten en samenstellingen. Wij maken geen Digital Twins van gebouwen of ruimtes.
Wanneer is een Digital Twin de slimste keuze?
Een Digital Twin is vooral waardevol wanneer de huidige werkelijkheid belangrijker is dan de oorspronkelijke tekening. Dat komt vaak voor bij onderdelen die jarenlang in gebruik zijn, handmatig zijn aangepast, slijtage vertonen of waarvan de documentatie niet meer actueel is.
- Er zijn geen actuele tekeningen of CAD-modellen beschikbaar
- Het onderdeel is gewijzigd, gerepareerd of aangepast in de praktijk
- Een leverancier kan het onderdeel niet meer leveren
- Een machine moet worden gereviseerd, omgebouwd of aangepast
- U wilt retrofit of ombouw voorbereiden zonder pasproblemen
- U wilt bestaande onderdelen vergelijken met CAD of een referentiemodel
- U zoekt een vaste digitale referentie voor service, revisie of kwaliteitscontrole
- U wilt productkennis vastleggen voordat een onderdeel beschadigd raakt of verdwijnt
Vaak start dit met 3D-scannen en loopt het door naar 3D-metingen of reverse engineering , afhankelijk van het doel.
Waarom is een Digital Twin belangrijk?
Een Digital Twin voorkomt dat belangrijke productkennis alleen in een oud onderdeel, een verouderde tekening of bij een leverancier zit. Door de werkelijke geometrie digitaal vast te leggen, ontstaat een technische referentie die later opnieuw gebruikt kan worden.
Dat is belangrijk wanneer onderdelen slijten, leveranciers wegvallen, tekeningen ontbreken of machines aangepast moeten worden. In plaats van opnieuw te moeten meten, gokken of namaken, beschikt u over vastgelegde geometrische data.
Een Digital Twin helpt daarmee om risico’s te verkleinen bij revisie, retrofit, spare parts, kwaliteitscontrole en toekomstige engineering.
- Productkennis blijft behouden binnen de organisatie
- Afhankelijkheid van leveranciers of oude documentatie wordt kleiner
- Onderdelen kunnen later beter worden gecontroleerd, aangepast of opnieuw geproduceerd
- Retrofit- en revisieprojecten worden beter voorbereid
- Discussies over passing, maatvoering en afwijkingen worden onderbouwd met meetdata
- Beslissingen worden genomen op basis van werkelijke geometrie in plaats van aannames
Waarbij helpt een Digital Twin?
Een Digital Twin helpt om technische keuzes te maken op basis van meetbare geometrie. Daardoor wordt duidelijk hoe een onderdeel er werkelijk uitziet, waar afwijkingen zitten en welke data bruikbaar is voor vervolgwerk.
- Onderdelen opnieuw produceren wanneer tekeningen ontbreken
- Bestaande onderdelen vergelijken met CAD of een referentiemodel
- Retrofit en ombouw voorbereiden zonder onverwachte pasproblemen
- Spare parts vastleggen voordat onderdelen niet meer leverbaar zijn
- Slijtage, schade of vervorming objectief beoordelen
- Kwaliteitscontrole en first article inspection ondersteunen
- Productkennis behouden binnen de eigen organisatie
- Afhankelijkheid van leveranciers of oude documentatie verminderen
- Een basis leggen voor reverse engineering en CAD-engineering
Digital Twin in de praktijk
Een Digital Twin kan op verschillende manieren worden gebruikt. Soms is een scanbestand voldoende als digitale referentie. In andere gevallen is een meetrapport, CAD-vergelijking of reverse engineering nodig.
As-built documentatie
Leg vast hoe een onderdeel, product of samenstelling er werkelijk uitziet. Dit is waardevol bij revisie, spare parts, overdracht tussen teams en technische documentatie.
Retrofit en ontwerpchecks
Combineer de Digital Twin met CAD om clashes, pasproblemen en verrassingen op locatie te voorkomen. Dit verkleint faalkosten en maakt beslissingen beter onderbouwd.
Kwaliteitscontrole en FAI
Vergelijk productie met CAD of met een digitale referentie. Kleurplots laten in één oogopslag zien waar afwijkingen zitten. Voor maatrapportage en tolerantiebeoordeling is 3D-meten vaak de vervolgstap.
Spare parts en reproductie
Wanneer onderdelen niet meer leverbaar zijn of documentatie ontbreekt, biedt een Digital Twin een basis voor reverse engineering, CAD-opbouw en productievoorbereiding.
Wat ontvangt u concreet?
De output hangt af van het doel. Soms is een mesh of STL-bestand voldoende als digitale referentie. In andere gevallen is een meetrapport, CAD-vergelijking of volledig CAD-model nodig.

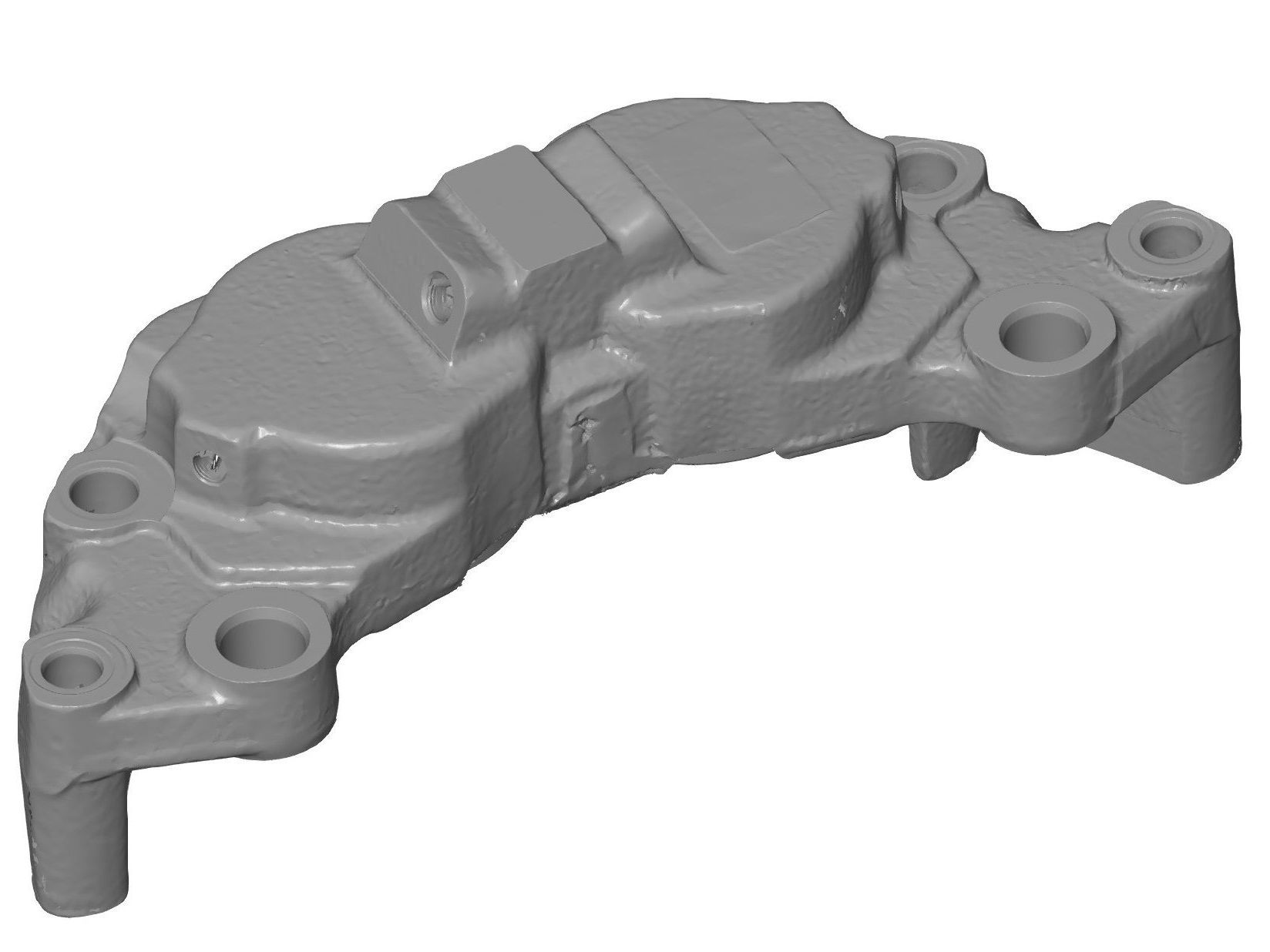

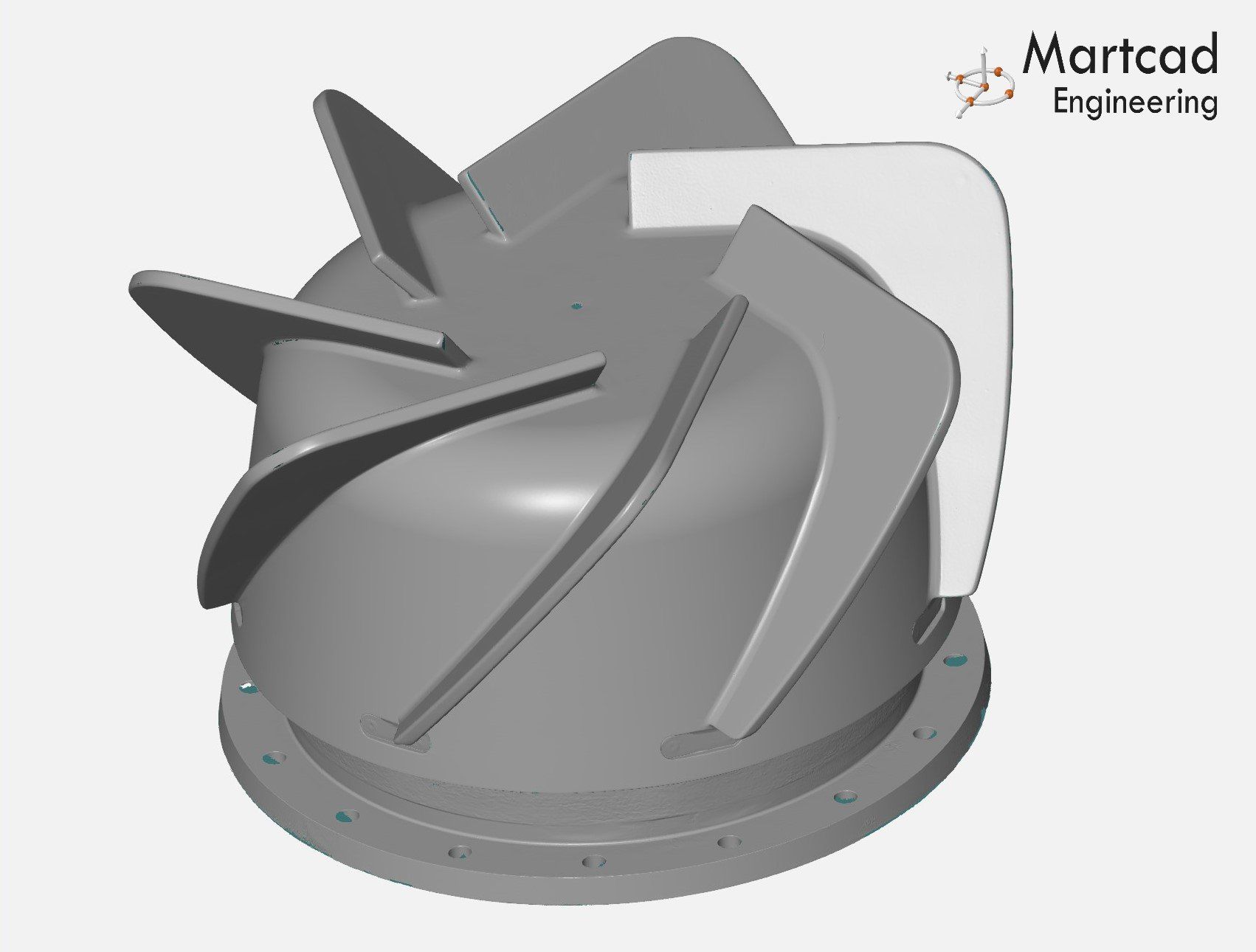

- Een digitale geometrische referentie van het bestaande onderdeel of product
- Scanbestanden zoals mesh of STL voor analyse, archivering en vergelijking
- Vergelijkingen met CAD-modellen, inclusief kleurplots en doorsneden
- Meetrapportage voor kwaliteitscontrole, FAI, revisie of productie
- Een meetbare basis voor retrofit, engineering en productverbetering
- Indien gewenst een CAD-model via reverse engineering
Voor vervolgwerk: 3D-meetrapport · reverse engineering · Golden Mesh Analyse · deformatieanalyse
Hoe maakt MartCad een Digital Twin?
- Doel bepalen: wat is kritisch? Denk aan passing, toleranties, clash-check, documentatie, slijtage of toekomstige reproductie.

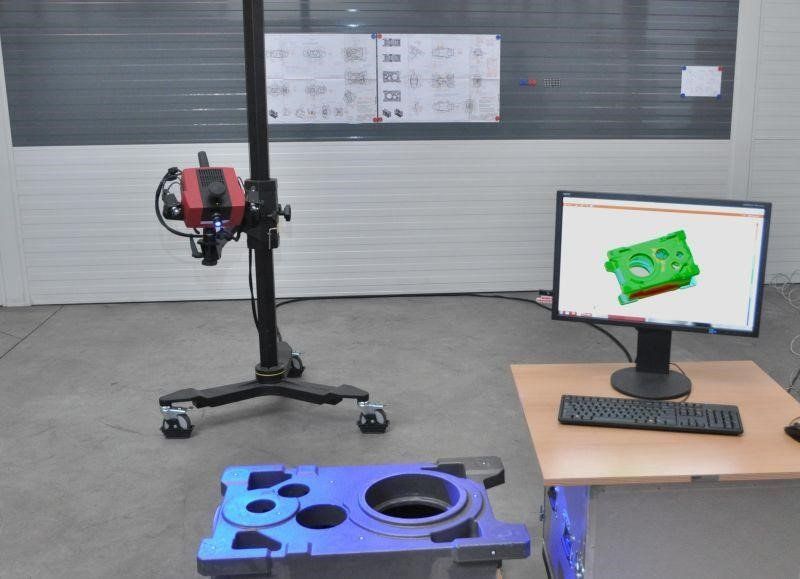

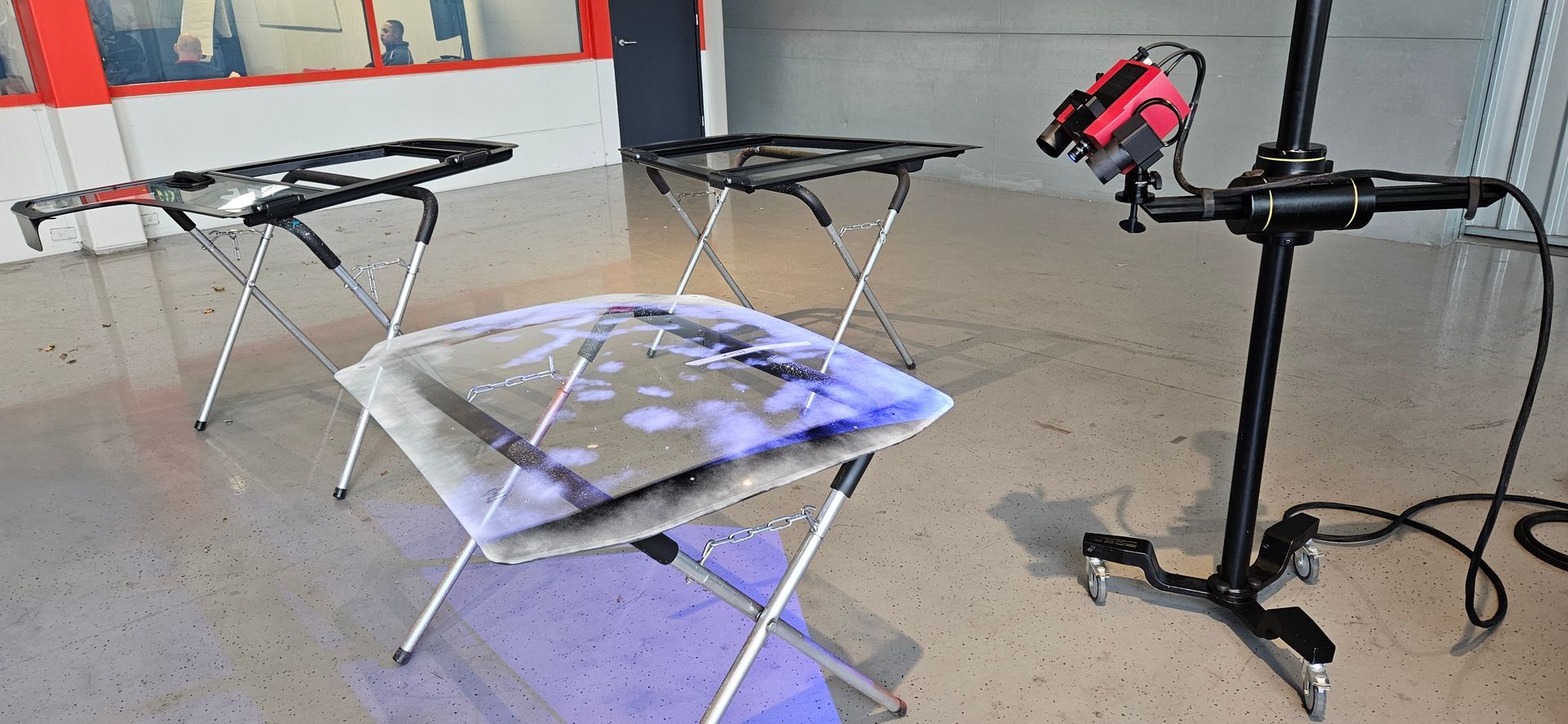

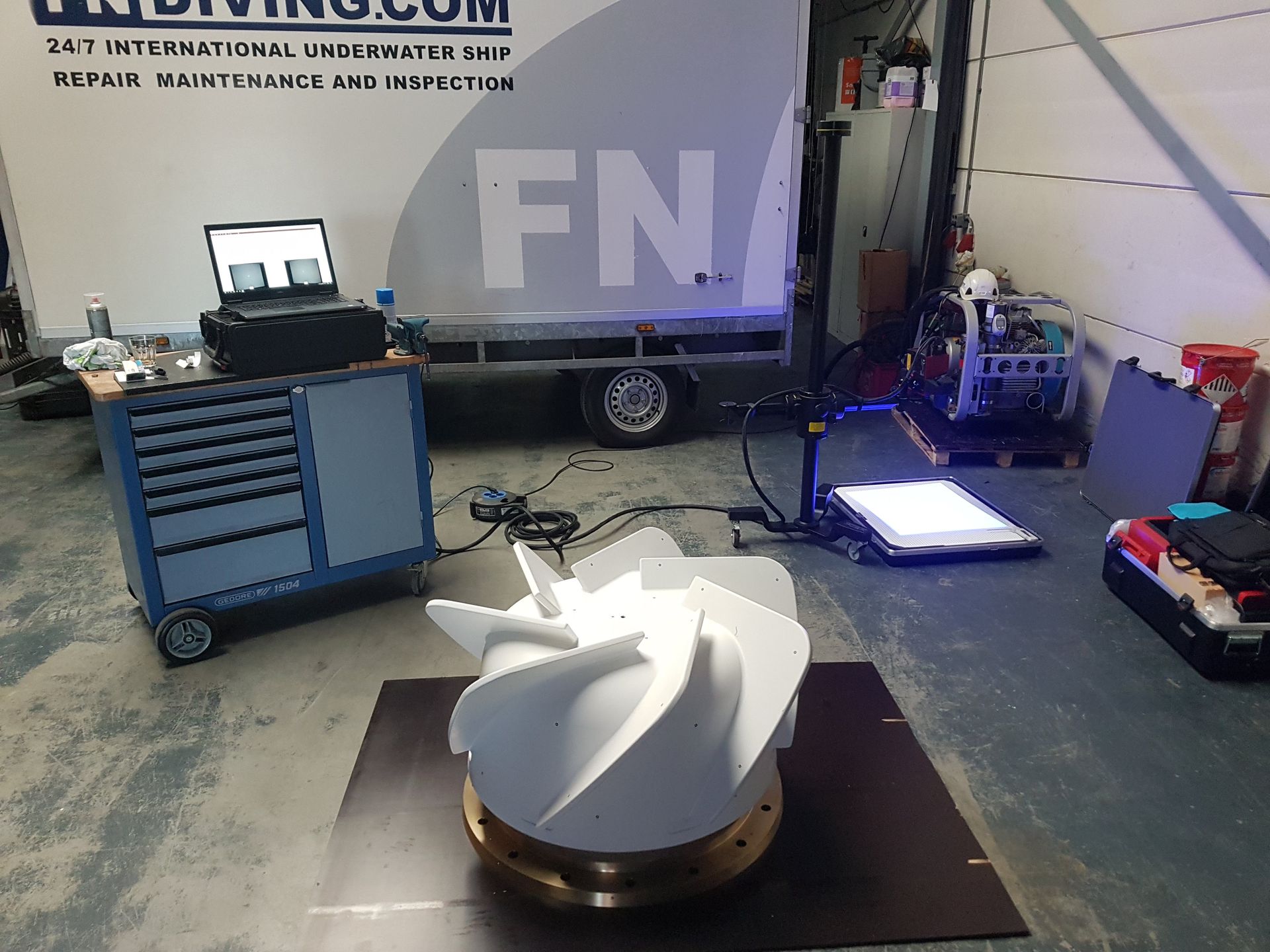

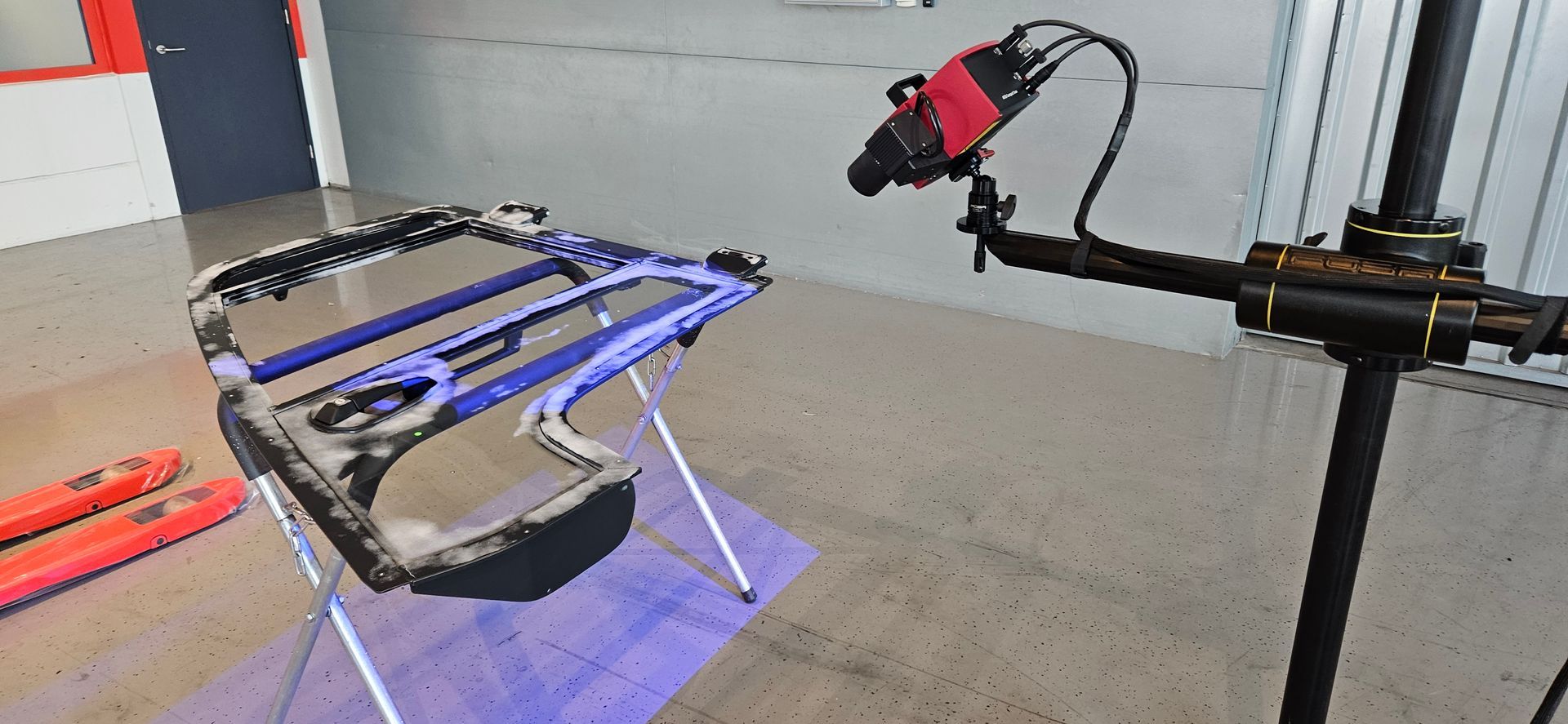

- 3D-scannen: het onderdeel of product wordt vastgelegd als consistente meetbare dataset, bijvoorbeeld als mesh of puntenwolk.
- Registratie en uitlijning: de data wordt geschikt gemaakt voor vergelijking met CAD, meetrapportage of technische analyse.
- Analyse en export: afhankelijk van het doel leveren we scandata, kleurplots, meetrapportage, CAD-vergelijking of input voor reverse engineering.
Wilt u een maakbaar CAD-model uit de scan? Bekijk dan reverse engineering . Wilt u een meetrapport of FAI? Bekijk dan 3D-metingen .
Digital Twin nodig voor uw onderdeel of product?
Stuur een foto, tekening, CAD-model of korte omschrijving. Geef aan wat kritisch is: passing, tolerantie, clash-check, documentatie, revisie of reproductie. Dan beoordelen we welke aanpak het meest logisch is.
