Golden Mesh Analyse voor seriecontrole zonder tekening of CAD-model

Herkenbaar probleem: er is geen goede tekening, maar er moet wél gecontroleerd worden

Veel bedrijven hebben onderdelen die in de praktijk goed functioneren, maar waarvan geen actuele tekening of betrouwbaar CAD-model beschikbaar is. Soms is de oorspronkelijke documentatie verdwenen, soms is het onderdeel in de loop der jaren aangepast en soms wijkt de praktijk af van wat ooit op tekening stond.

Zolang de onderdelen passen en functioneren, lijkt dat geen probleem. Maar zodra er nieuwe onderdelen geproduceerd worden, een leverancier wisselt of een serie afwijkingen vertoont, ontstaat de vraag: waarmee vergelijken we eigenlijk?

Eén willekeurig onderdeel als voorbeeld nemen is dan risicovol. Dat onderdeel kan zelf al versleten, vervormd of afwijkend zijn. Ook een oude tekening is niet altijd betrouwbaar, zeker wanneer onderdelen in de praktijk zijn aangepast of wanneer de oorspronkelijke CAD-data ontbreekt.

Met een Golden Mesh Analyse maakt MartCad daarom een digitale referentie op basis van bestaande onderdelen uit de praktijk. Zo ontstaat een objectieve basis om nieuwe onderdelen, batches of prototypes mee te vergelijken.

Wat is een Golden Mesh?

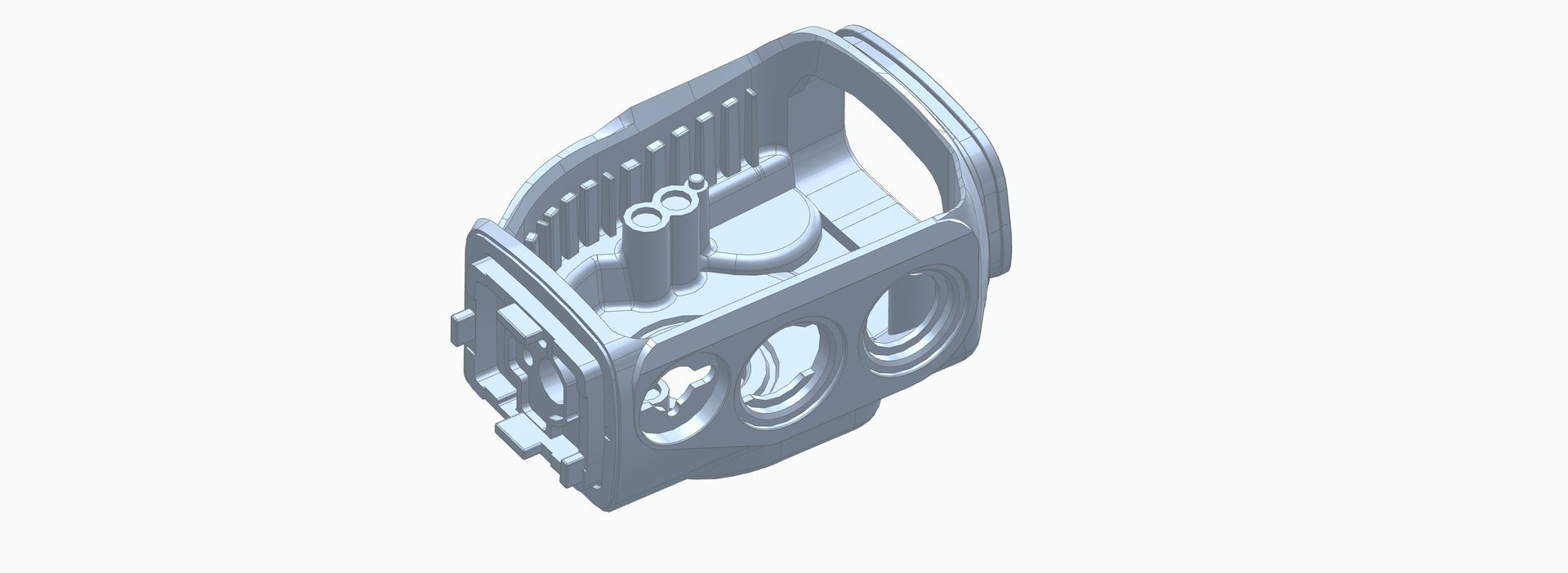

Een Golden Mesh is een digitaal 3D-referentiemodel dat wordt gemaakt uit één of meerdere gescande onderdelen. Het is geen klassiek CAD-model en ook geen productietekening, maar een meetbare digitale vormreferentie.

Die referentie laat zien welke geometrie in de praktijk representatief is. Nieuwe onderdelen kunnen daarna met deze Golden Mesh worden vergeleken. Afwijkingen worden zichtbaar in kleurplots, doorsneden en meetrapporten.

Voor de klant betekent dit: minder discussie, sneller beoordelen en beter onderbouwde kwaliteitscontrole, ook wanneer tekeningen of CAD-data ontbreken.

MartCad gebruikt hiervoor 3D-scannen en 3D-metingen . De scans worden volgens een vaste meetstrategie uitgelijnd en vergeleken, zodat de referentie reproduceerbaar en technisch bruikbaar is.

Wanneer gebruikt u een Golden Mesh?

Een Golden Mesh is vooral zinvol wanneer er wel bestaande onderdelen zijn, maar geen betrouwbare nominale basis. Met andere woorden: u weet dat een onderdeel in de praktijk werkt, maar u heeft geen goede tekening of CAD-data om nieuwe onderdelen mee te controleren.

• Er is geen actuele tekening of CAD-model beschikbaar
• Bestaande onderdelen functioneren goed, maar verschillen onderling iets
• Nieuwe onderdelen moeten passen bij bestaande producten of samenstellingen
• Er is discussie over welke geometrie de juiste is
• Een serie moet gecontroleerd worden zonder betrouwbare nominale data
• U wilt kleine serieafwijkingen, vervorming of procesdrift zichtbaar maken
• Een leverancier wisselt en u wilt controleren of nieuwe delen overeenkomen met de oude serie
• Een prototype of eerste productieserie moet worden vergeleken met een praktische referentie

Een Golden Mesh is daarmee vooral interessant voor kunststof onderdelen, gietdelen, verspaande onderdelen, vormdelen, kleine technische componenten en serieonderdelen met kritische passing of montage-eisen.

Eenvoudig gezegd: een Golden Mesh is een digitale meetlat uit de praktijk

Stel: u heeft vijf onderdelen die allemaal goed functioneren. Ze zijn niet exact hetzelfde, maar ze passen wel en doen wat ze moeten doen. Dan kan MartCad deze onderdelen 3D-scannen en onderling vergelijken.

Uit die meetdata ontstaat een digitale referentie. Nieuwe onderdelen kunnen daarna met die referentie worden vergeleken. Waar een onderdeel afwijkt, wordt dat zichtbaar in kleur. Zo ziet u snel of een onderdeel nog binnen de praktische bandbreedte valt.

Dat maakt Golden Mesh Analyse begrijpelijk en bruikbaar: niet alleen voor de meetkamer, maar ook voor engineering, productie, inkoop, leveranciersbeoordeling en kwaliteitscontrole.

Hoe wordt een Golden Mesh bepaald?

Afhankelijk van de situatie kan een Golden Mesh op verschillende manieren worden bepaald. MartCad kiest de methode op basis van uw vraag: gaat het om een praktische referentie, om seriecontrole of om vergelijking met bestaande CAD-data?

1. Representatief onderdeel als referentie

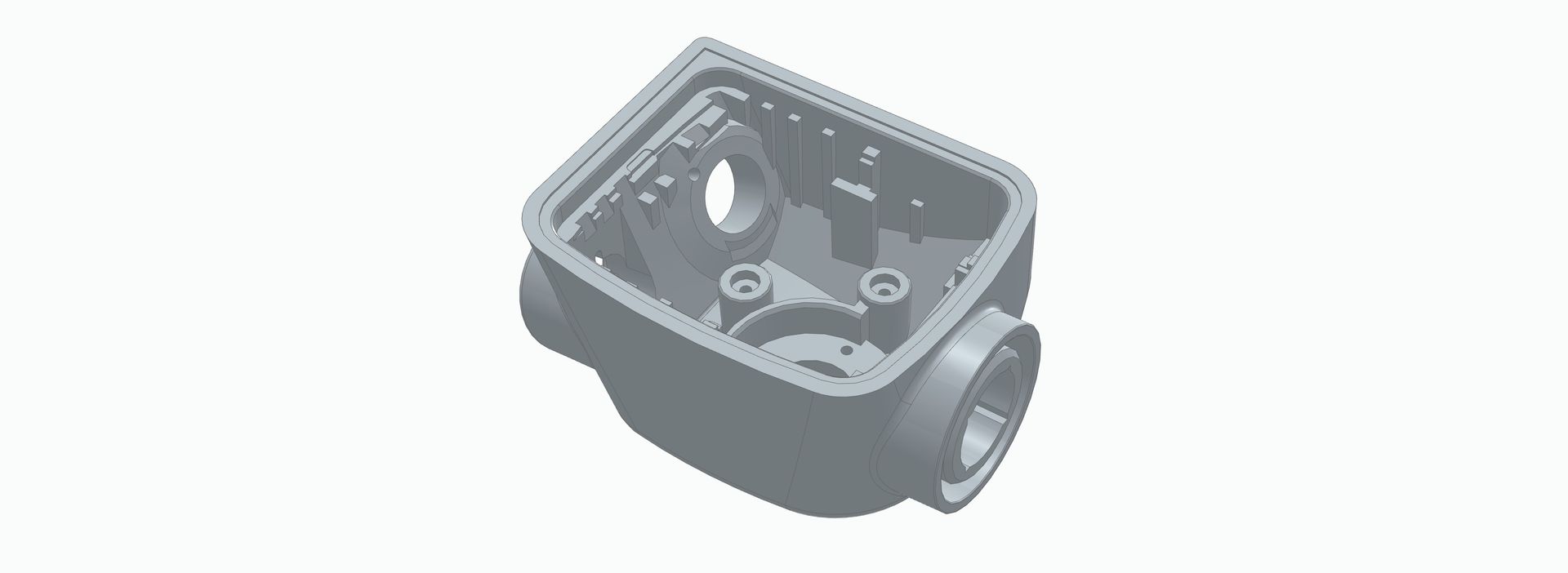

Bij deze methode worden meerdere onderdelen gescand en met elkaar vergeleken. Het onderdeel dat het beste past bij de totale groep wordt gekozen als referentie. Dit is praktisch wanneer er geen CAD-model beschikbaar is en wanneer een “beste praktijkdeel” als uitgangspunt gewenst is.

• Geschikt wanneer er geen betrouwbare CAD-data is
• Praktisch bij kleine series of bestaande onderdelen
• Helpt om één duidelijk referentieonderdeel vast te leggen

2. Gemiddelde mesh van meerdere onderdelen

Bij deze methode worden meerdere scans samengevoegd tot een gemiddelde digitale referentie. Dit is interessant wanneer u niet één onderdeel als maatgevend wilt gebruiken, maar de gemiddelde geometrie van een serie wilt vastleggen.

• Geschikt voor stabiele productieprocessen en grotere series
• Geeft inzicht in de gemiddelde geometrie van een batch
• Kan worden gebruikt als digitale referentie voor vervolgmetingen

In beide gevallen ontstaat een meetbare digitale referentie die gebruikt kan worden voor vergelijking, kwaliteitscontrole en technische besluitvorming.

Waarbij helpt een Golden Mesh Analyse?

Een Golden Mesh Analyse helpt wanneer u afwijkingen in onderdelen wilt begrijpen zonder direct vast te lopen in discussie over tekeningen, toleranties of leveranciersdata.

• Nieuwe onderdelen vergelijken met een praktische digitale referentie
• Pasproblemen en montageproblemen sneller herleiden
• Serieafwijkingen zichtbaar maken voordat ze tot uitval leiden
• Leveranciers of batches objectief met elkaar vergelijken
• Procesdrift of vervorming over tijd signaleren
• Een betrouwbare basis creëren wanneer tekeningen of CAD-data ontbreken
• First article inspection en kwaliteitscontrole beter onderbouwen
• Discussie tussen productie, inkoop, leverancier en kwaliteitsafdeling verminderen

Zo wordt zichtbaar wat er daadwerkelijk geproduceerd wordt, niet alleen wat er ooit op tekening stond.

Wat ontvangt u van MartCad?

De exacte output hangt af van de vraag. Soms is een digitaal referentiebestand voldoende. In andere gevallen is een meetrapport met kleurplots, doorsneden en interpretatie nodig.

• 3D-scans van de aangeleverde onderdelen
• Een Golden Mesh als digitale referentie, bijvoorbeeld als STL-bestand
• Kleurplots waarin afwijkingen zichtbaar worden gemaakt
• Doorsneden en vergelijkingen tussen onderdelen, referentie of CAD-model
• PDF-meetrapport met uitleg van de belangrijkste afwijkingen
• Interpretatie: waar zit het verschil en wat betekent dit praktisch?
• Advies over vervolgmeting, seriecontrole of reverse engineering

Dit wordt vaak gecombineerd met 3D-metingen voor meetrapportage, FAI en seriecontrole.

Golden Mesh of Digital Twin?

Een Golden Mesh en een Digital Twin liggen dicht bij elkaar, maar worden anders gebruikt. Een Digital Twin is vooral bedoeld om de werkelijke geometrie van een bestaand onderdeel of product digitaal vast te leggen.

Een Golden Mesh gaat een stap verder in seriecontrole: meerdere onderdelen worden met elkaar vergeleken om een representatieve referentie voor een serie of batch te bepalen.

Kort gezegd: een Digital Twin legt vast hoe één onderdeel of product werkelijk is. Een Golden Mesh bepaalt welke geometrie representatief is voor meerdere onderdelen uit een serie.

Hoe werkt MartCad?

1. Doel bepalen: wat moet worden gecontroleerd? Denk aan passing, montage, vormafwijking, batchverschil of kwaliteitscontrole.
2. Onderdelen selecteren: samen bepalen we welke onderdelen representatief zijn voor de serie of het probleem.
3. 3D-scannen: de onderdelen worden metrologisch gescand en omgezet naar bruikbare meshdata.
4. Uitlijnen en vergelijken: de scans worden volgens een vaste strategie vergeleken, zodat afwijkingen objectief zichtbaar worden.
5. Golden Mesh bepalen: afhankelijk van de vraag wordt een representatief onderdeel gekozen of een gemiddelde referentie gemaakt.
6. Rapportage en advies: u ontvangt de digitale referentie, kleurplots, meetrapportage en een praktische interpretatie van de verschillen.

Waarom is een Golden Mesh Analyse waardevol?

Een Golden Mesh Analyse maakt onzichtbare verschillen zichtbaar. Dat is belangrijk omdat kleine vorm- of maatverschillen in de praktijk grote gevolgen kunnen hebben: onderdelen passen niet, montage kost meer tijd, er ontstaat discussie met leveranciers of producten vallen buiten de gewenste kwaliteit.

Door de werkelijkheid digitaal vast te leggen ontstaat een controleerbare basis. Nieuwe onderdelen hoeven niet alleen te worden beoordeeld op gevoel of op een oude tekening, maar kunnen objectief worden vergeleken met een digitale referentie uit de praktijk.

• Minder discussie over wat “goed” is
• Sneller inzicht in afwijkingen tussen onderdelen of batches
• Betere onderbouwing richting leverancier of productie
• Minder risico op pasproblemen en montageproblemen
• Meer grip op kwaliteit bij ontbrekende tekeningen of CAD-data
• Praktische digitale referentie voor toekomstige seriecontrole

Golden Mesh Analyse nodig voor uw serieonderdeel?

Stuur een foto, tekening, CAD-bestand of korte omschrijving. Geef aan wat kritisch is: passing, montage, toleranties, batchgrootte of kwaliteitsprobleem. Dan beoordelen we welke aanpak het beste past.
