Mobiele CMM-meting (optisch, contactloos)
3D-coördinatenmeting en vervormingsanalyse met TRITOP – op locatie of in-house.
TRITOP: mobiel, optisch CMM-systeem voor 3D-metingen en vervormingsanalyse
TRITOP is een mobiel, optisch coördinatenmeetsysteem (CMM) op basis van fotogrammetrie. Hiermee leggen we contactloos 3D-coördinaten vast en analyseren we verplaatsingen en vervormingen in onderdelen, frames en samenstellingen. Dit is vooral relevant wanneer geometrie verandert door lassen, montage, belasting of temperatuurverschillen.
Herkent u dit?
- Onderdelen of frames vervormen door lassen, montage of temperatuurwisselingen.
- Referentiepunten verschuiven onder belasting of na assemblage.
- Meten op een vaste CMM is niet mogelijk door omvang, bereikbaarheid of opstelling.
- Demontage is ongewenst of praktisch niet haalbaar.
- U wilt reproduceerbare meetdata voor kwaliteitscontrole, vrijgave of overleg.
Oplossing: mobiele, contactloze CMM-meting met TRITOP

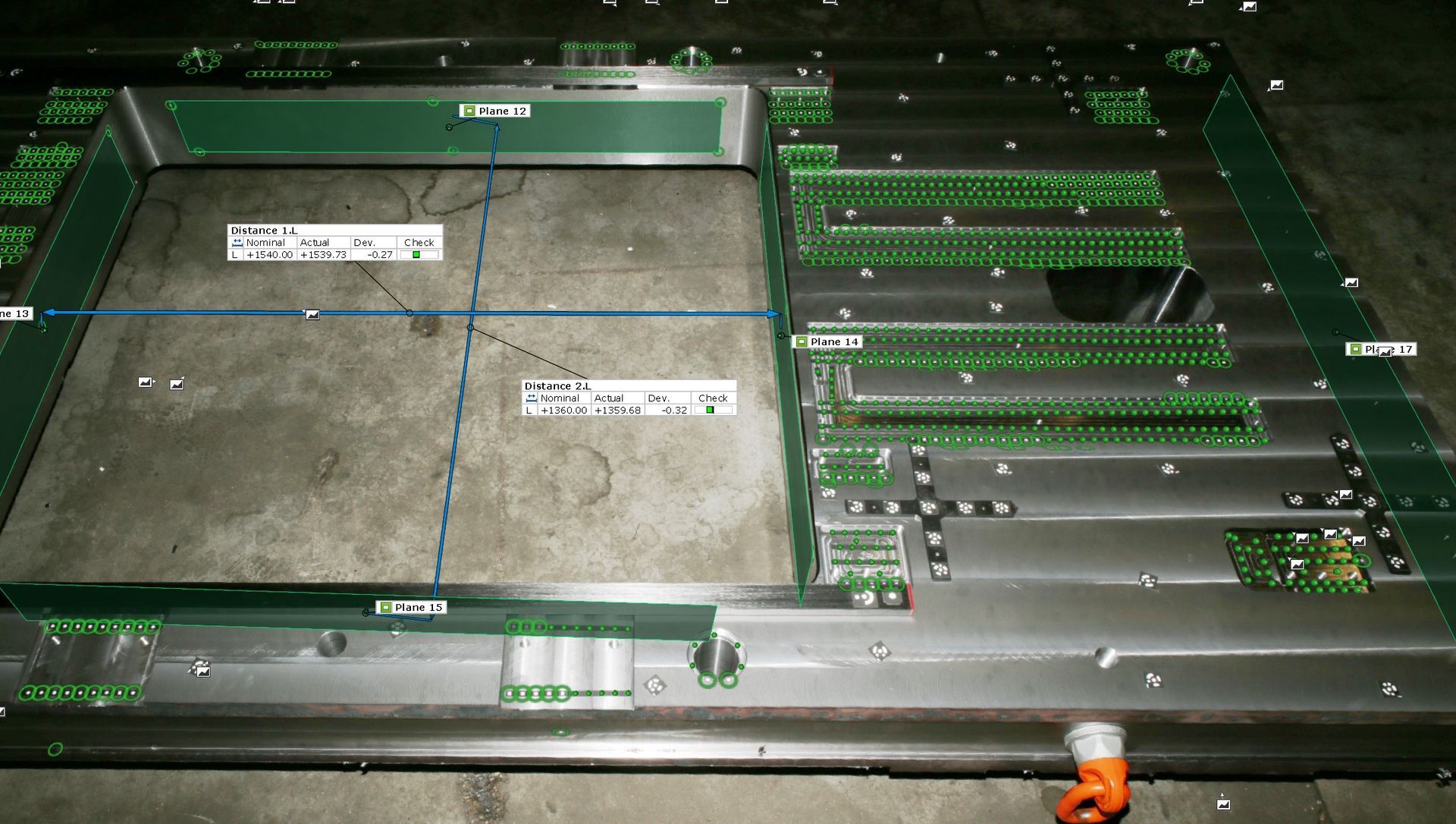

MartCad voert mobiele coördinatenmetingen uit met TRITOP, zonder fysiek contact met het product. Afhankelijk van meetvolume en opstelling kunnen nauwkeurigheden tot circa 0,01 mm worden gerealiseerd. We stemmen vooraf af wat haalbaar en zinvol is voor uw onderdeel en toleranties.
Werkwijze

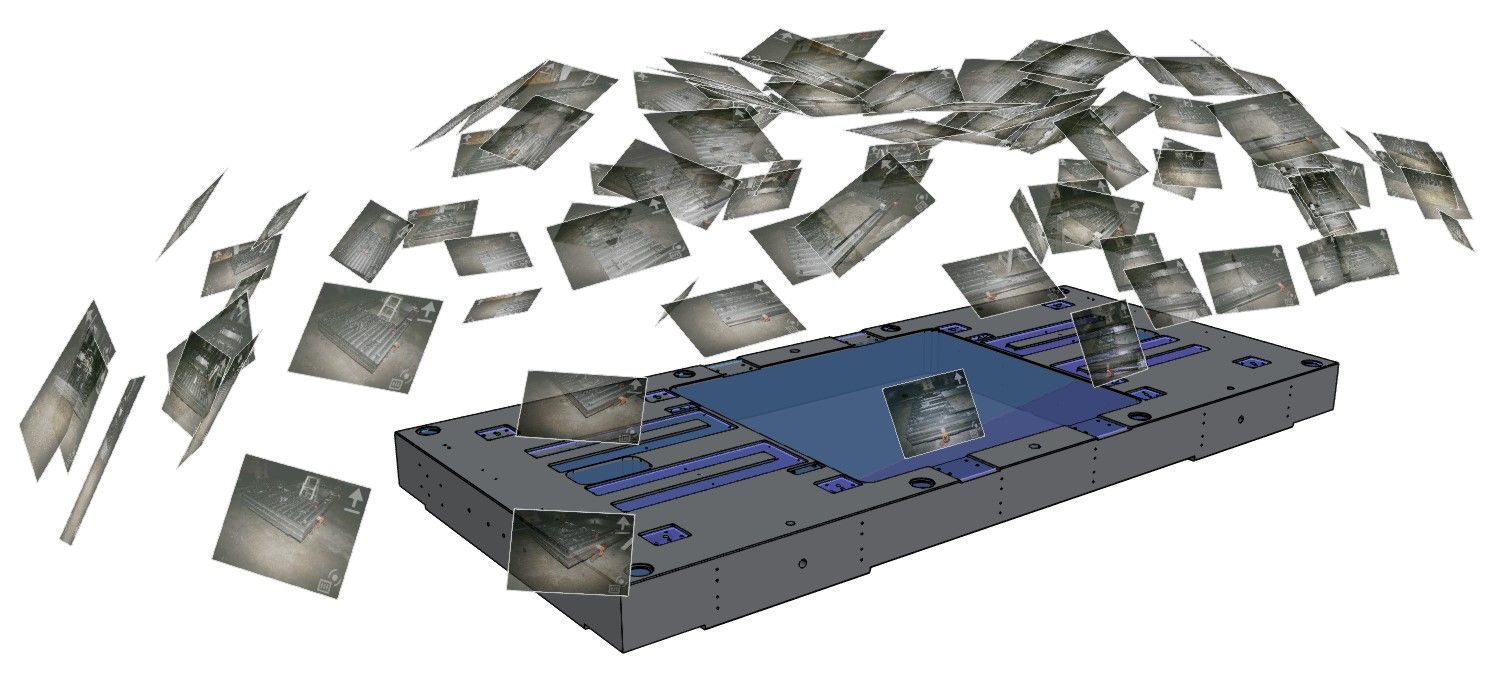

- Opzetten van een stabiel meetnet met targets en gecertificeerde schaalstaven.
- Vastleggen van een referentiestelsel (object-, montage- of wereldgericht).
- Herhaalmetingen vóór/na belasting, montage of temperatuurverandering.

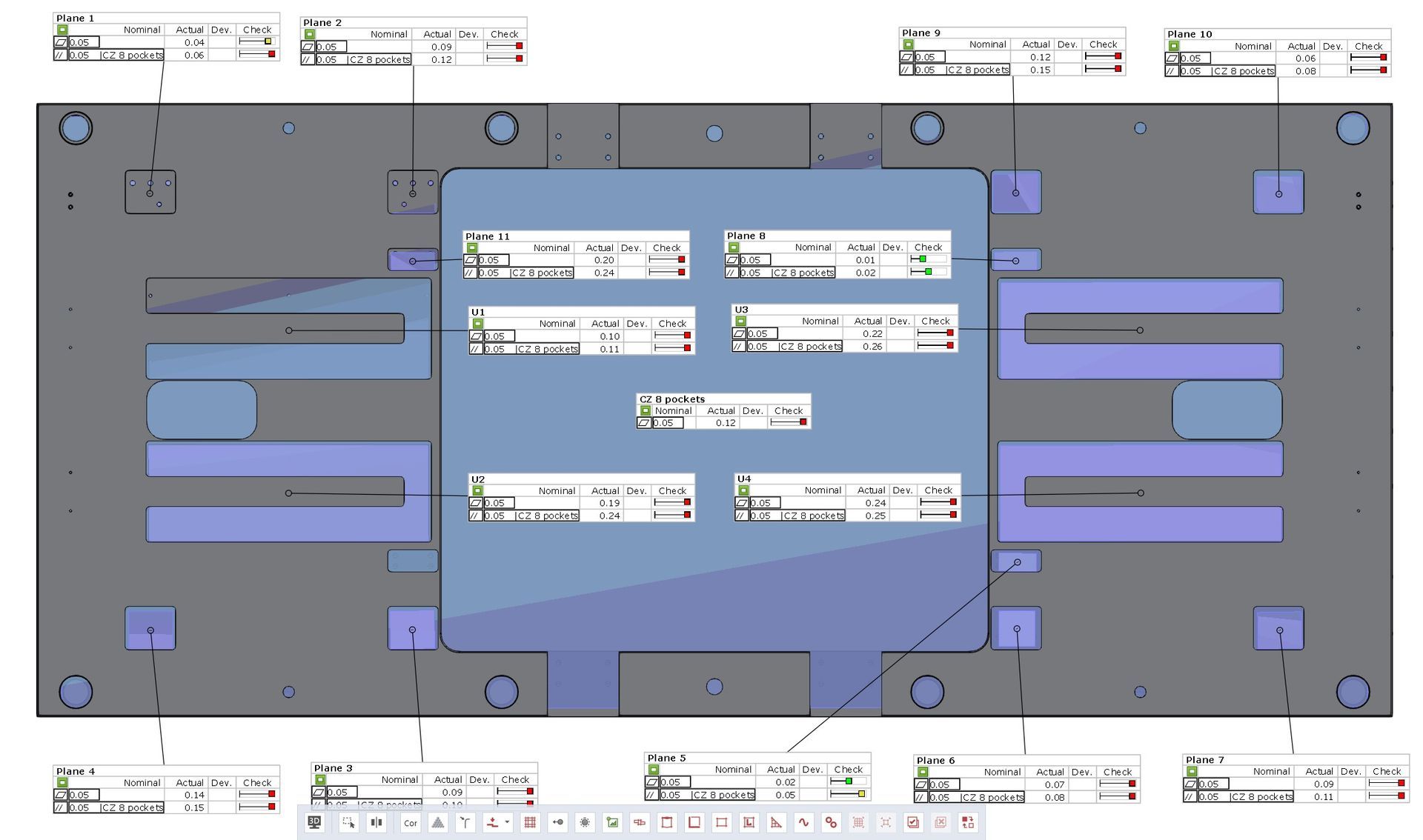

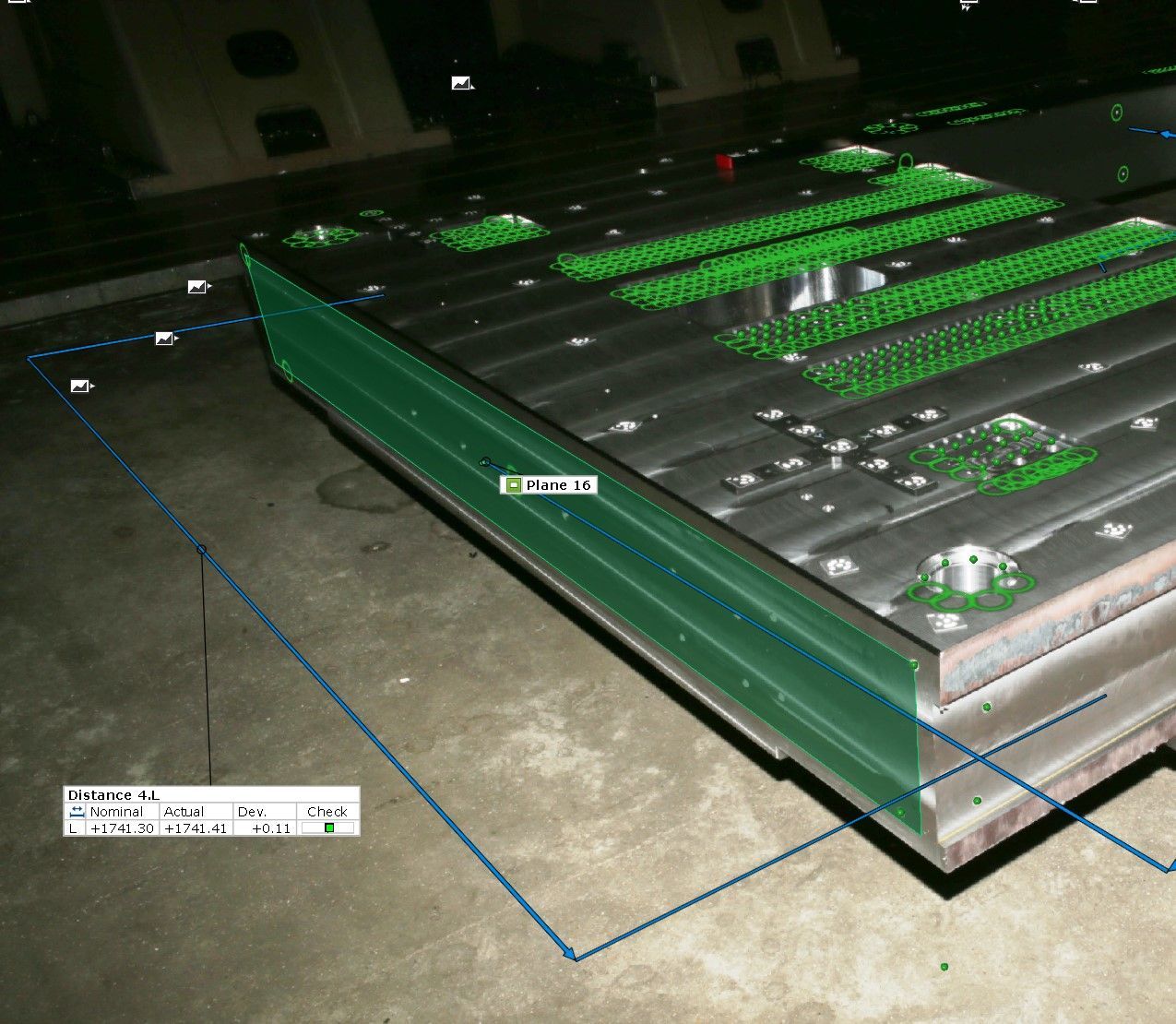

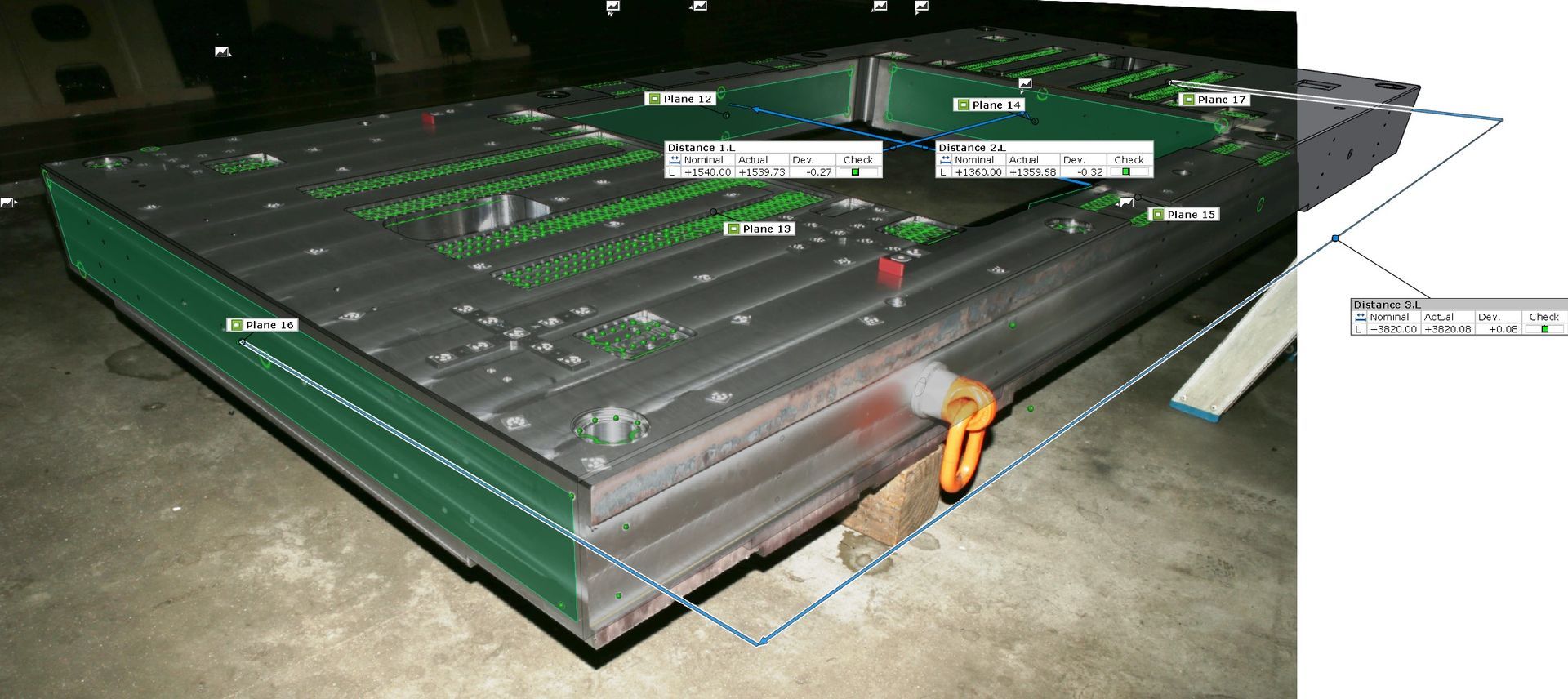

- Analyse van verplaatsingsvectoren, vlakheid, parallelliteit en afstanden.
- Indien nodig vergelijking met nominale CAD-gegevens of eerdere meetmomenten.
Normen en meetprotocollen (ISO / ASME / VDI)
Indien vereist stellen wij vooraf een meetprotocol op waarin meetstrategie, referenties, opstelling en rapportage worden vastgelegd. Deze protocollen worden opgesteld conform geldende ISO-, ASME- en VDI-richtlijnen (o.a. ISO 1101, ASME Y14.5, VDI 2634), afgestemd op de toepassing en klantspecificatie.
Resultaat en deliverables
- Meetrapport (PDF) met nominale en gemeten waarden.
- 3D-afwijkingsvisualisaties en duidelijke conclusies per meetmoment.
- Verplaatsings- en vervormingsanalyse (incl. vectoren waar relevant).
- Tabellen met maat-, vorm- en positieafwijkingen t.b.v. kwaliteitscontrole en vrijgave.
Meer context over meetrapportage en aanpak vindt u op 3D meten en bij deformatieanalyse.
Bespreek uw meetvraag
Wilt u weten of TRITOP de juiste methode is voor uw onderdeel of opstelling? Neem contact op, dan bepalen we vooraf de meetstrategie en wat u precies nodig heeft aan rapportage.
Contact opnemen of mail naar info@martcad.nl.
