Diensten

Technische ondersteuning van meting tot maakbaar ontwerp

MartCad ondersteunt bedrijven met technische diensten op het snijvlak van machinebouw, CAD-engineering, 3D-metrologie en reverse engineering. Wij helpen wanneer een onderdeel gemeten, gecontroleerd, nagemaakt, verbeterd of productiegericht uitgewerkt moet worden.

Onze kracht zit in de combinatie van praktijkervaring, meetdata en engineering. Een 3D-scan, meetrapport of CAD-model staat nooit op zichzelf, maar wordt altijd bekeken vanuit functie, passing, toleranties, maakbaarheid, montage en toepassing.

Of het nu gaat om een versleten onderdeel zonder tekening, een product dat gecontroleerd moet worden, een constructie die moet worden uitgewerkt of een prototype dat maakbaar moet worden gemaakt: MartCad denkt mee van technische vraag tot bruikbaar resultaat.

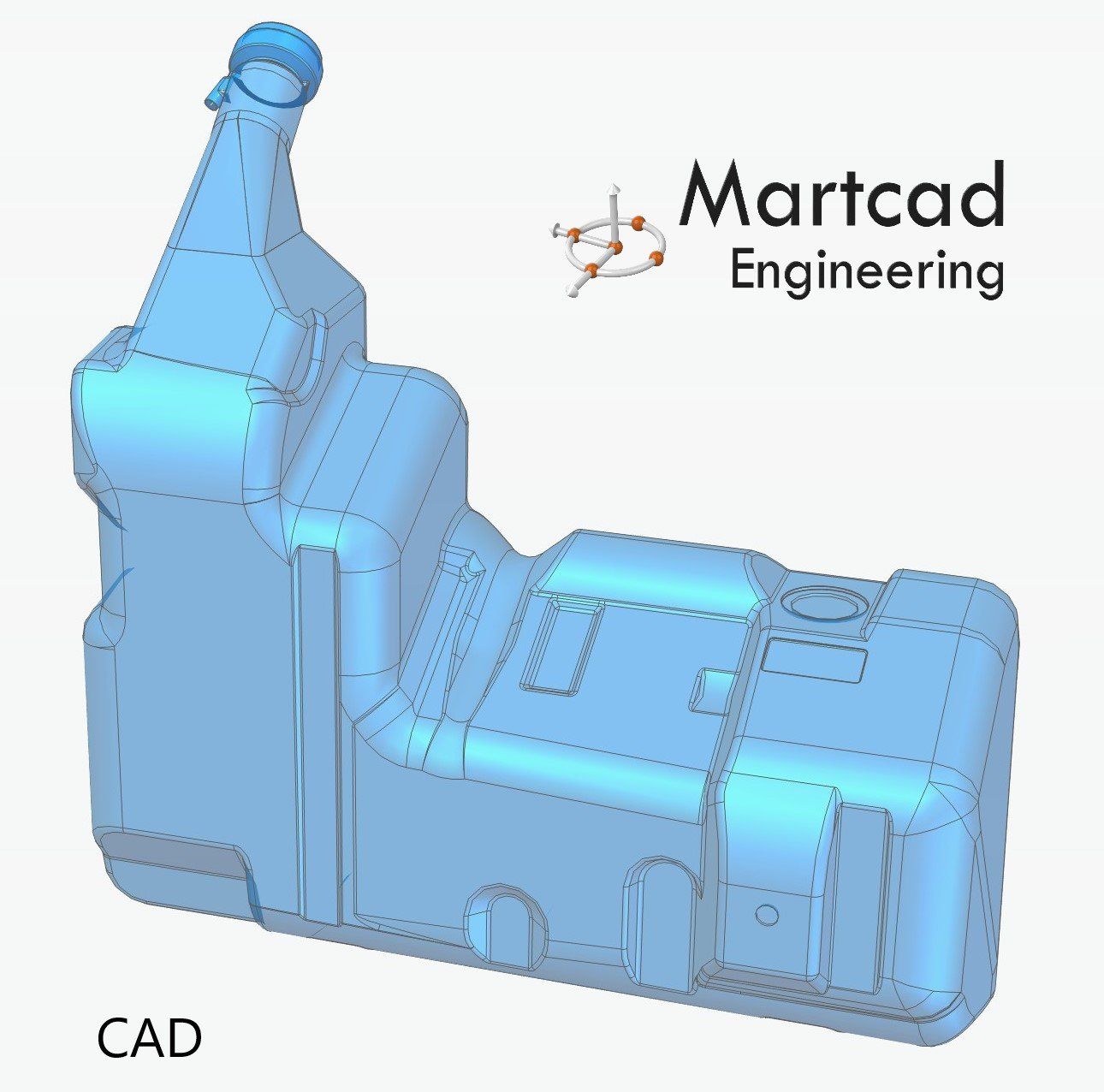

CAD-engineering en technisch tekenwerk

MartCad werkt technische ideeën, bestaande ontwerpen en meetdata uit tot bruikbare CAD-modellen en productietekeningen. Daarbij kijken we naar functie, passing, toleranties, materiaalkeuze, maakbaarheid en montage.

Deze dienst is geschikt voor onderdelen, samenstellingen, plaatwerk, machinecomponenten, prototypes, revisieonderdelen en kleine series.

• 3D-CAD-modellen van onderdelen en samenstellingen
• Technische tekeningen voor productie en documentatie
• Assemblies, exploded views en stuklijsten
• Aanpassen en verbeteren van bestaande ontwerpen
• Productievoorbereiding voor plaatwerk, verspaning en constructiewerk

Bekijk ook: CAD-engineering en technisch tekenwerk .

3D-metingen, metrologie en meetrapportage

MartCad voert nauwkeurige 3D-metingen uit aan technische onderdelen, producten en samenstellingen. Daarbij beoordelen we maatvoering, vorm, positie, passing en geometrische toleranties ten opzichte van een CAD-model of technische tekening.

De meetstrategie wordt afgestemd op de functie van het onderdeel. Referenties, datums, uitlijning, vorm- en plaatstoleranties en kritische passing worden meegenomen in de beoordeling.

• 3D-metingen volgens CAD-model of technische tekening
• Controle van vorm-, plaats- en maattoleranties
• CAD-vergelijking met kleurplot en numerieke meetwaarden
• Meetrapporten voor kwaliteitscontrole, FAI, revisie en productie
• Analyse van slijtage, afwijkingen, passing en vervorming

Bekijk ook: 3D-metingen en meetrapportage .

3D-scannen en reverse engineering

Met 3D-scannen leggen we de geometrie van een fysiek onderdeel nauwkeurig digitaal vast. De scan kan worden gebruikt voor vormcontrole, documentatie, slijtageanalyse of als basis voor reverse engineering.

Bij reverse engineering reconstrueren we een onderdeel niet simpelweg als mesh, maar bouwen we een technisch bruikbaar CAD-model op. Daarbij houden we rekening met functie, referenties, toleranties, slijtage, passing en maakbaarheid.

• Digitaliseren van bestaande onderdelen zonder tekening
• Omzetten van scan naar maakbaar CAD-model
• Reconstructie van versleten, beschadigde of niet meer leverbare onderdelen
• Verbeteren of aanpassen van bestaande geometrie
• Levering als STEP, Parasolid, STL, DWG of technische tekening

Bekijk ook: 3D-scannen en reverse engineering .

Digital Twin en Golden Mesh Analyse

Een Digital Twin helpt om bestaande onderdelen, producten of installaties digitaal vast te leggen en bruikbaar te maken voor analyse, revisie, documentatie of technische ontwikkeling.

Met Golden Mesh Analyse kunnen meerdere gescande onderdelen worden vergeleken om een representatieve digitale referentiegeometrie te bepalen. Dit is vooral interessant bij seriecontrole, passingsproblemen of kwaliteitscontrole zonder volledig CAD-model.

• Digitale referentie van bestaande onderdelen of producten
• Vergelijking tussen scan, CAD en praktijkgeometrie
• Golden Mesh Analyse voor seriecontrole en kwaliteitsborging
• Ondersteuning bij revisie, retrofit en documentatie

Bekijk ook: Digital Twin en Golden Mesh Analyse .

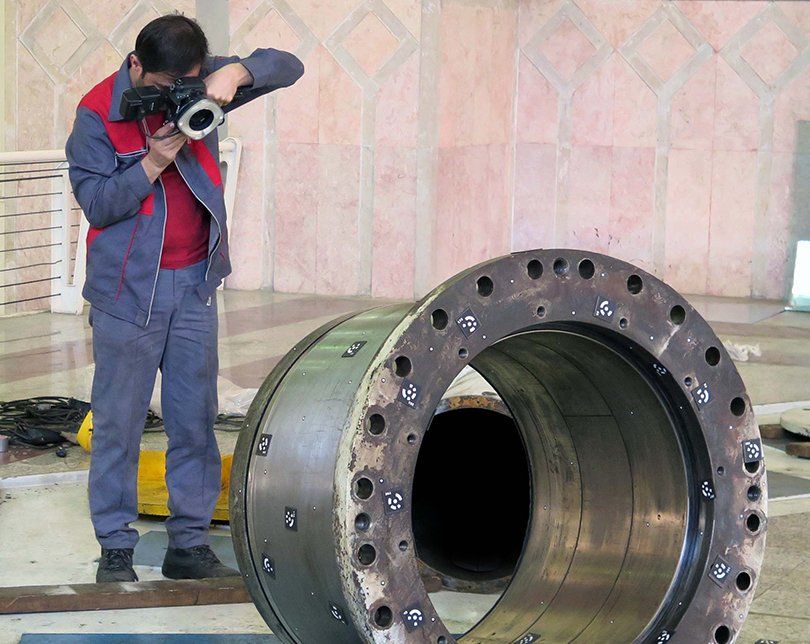

Deformatieanalyse en mobiele CMM-metingen

Met deformatieanalyse maken we zichtbaar hoe onderdelen, frames of constructies vervormen door belasting, montage, temperatuur, transport of gebruik. Door verschillende meettoestanden te vergelijken ontstaat inzicht in verplaatsing, verdraaiing en vormverandering.

Voor grotere onderdelen en samenstellingen kan MartCad ook op locatie meten met optische fotogrammetrie. Dit is geschikt wanneer transport naar een meetruimte niet praktisch of niet mogelijk is.

• Vervorming meten vóór en na belasting, montage of transport
• Optische 3D-coördinatenmetingen met TRITOP
• Metingen aan grote onderdelen, frames en samenstellingen
• Rapportage met verplaatsingswaarden, vectoren en kleurplots

Bekijk ook: deformatieanalyse en mobiele CMM-metingen .

FEM-berekeningen en tandwielgeometrie

Voor technische onderbouwing kan MartCad onderdelen en constructies doorrekenen met FEM-berekeningen. Daarmee worden spanningen, vervormingen en veiligheidsfactoren inzichtelijk gemaakt.

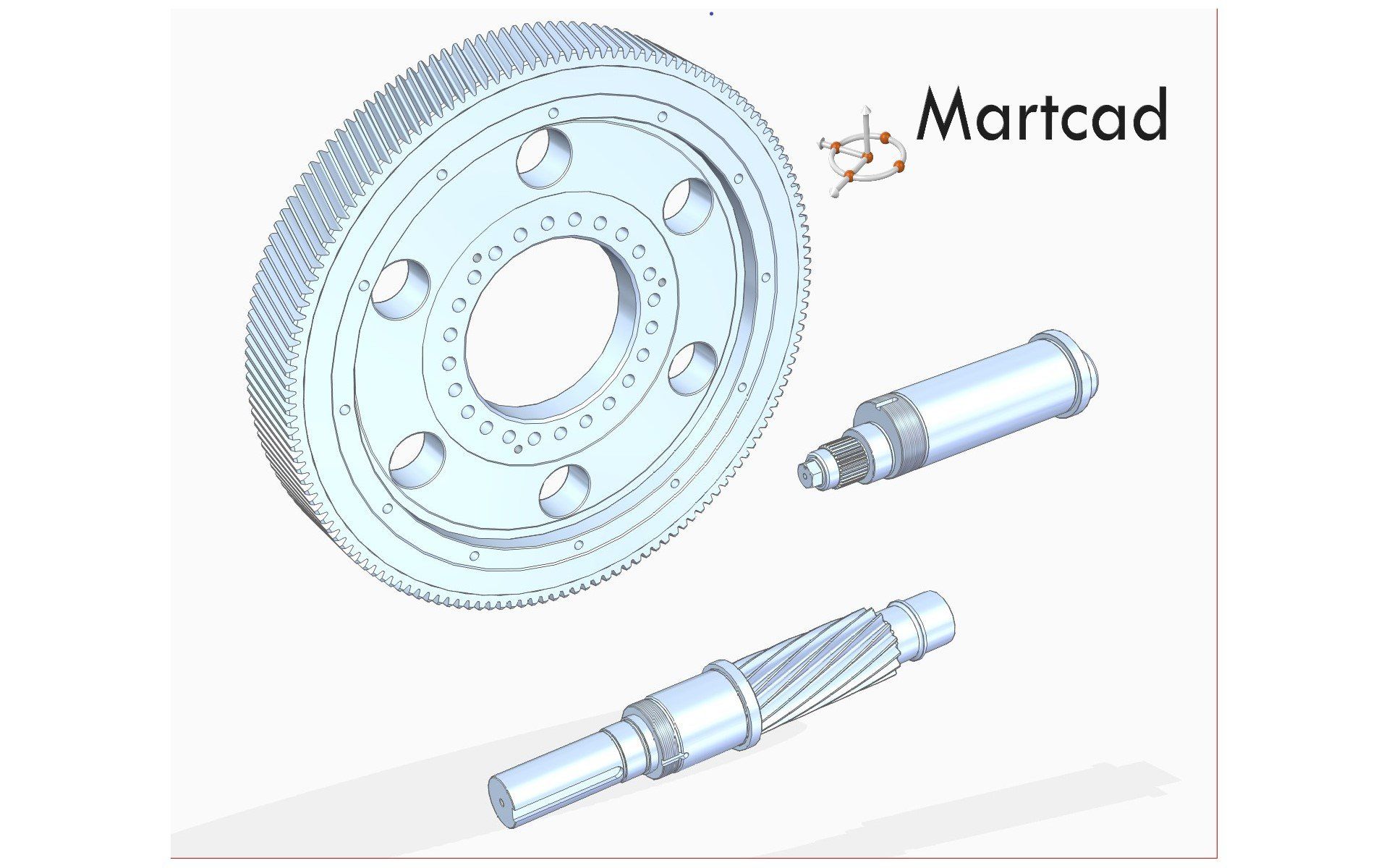

Daarnaast modelleren en documenteren wij tandwielgeometrie in CAD. Dit is bruikbaar voor revisie, nabouw, controle of technische documentatie van bestaande aandrijfcomponenten.

• FEM-berekeningen van onderdelen en constructies
• Beoordeling van spanning, vervorming en veiligheid
• CAD-modellering van tandwielgeometrie
• Technische documentatie voor revisie en productie

Heeft u een onderdeel, meetvraag of technisch probleem?

Stuur ons een foto, tekening, CAD-bestand of korte omschrijving. Dan kijken wij mee welke aanpak het meest logisch is: meten, scannen, reconstrueren, tekenen, doorrekenen of realiseren.

Neem vrijblijvend contact op of mail naar info@martcad.nl .
