3D-meten van onderdelen, machineframes en fijnmechanische producten

Herkenbaar probleem: een onderdeel lijkt goed, maar voldoet het ook echt?

In productie, revisie en kwaliteitscontrole is visuele controle vaak niet genoeg. Een onderdeel kan er goed uitzien, maar toch afwijken in vorm, maat, vlakheid, positie, passing, profiel of oriëntatie.

Zeker bij complexe geometrie, gietdelen, lasdelen, machinedelen, kunststof onderdelen, machineframes of samengestelde producten is het lastig om met traditionele meetmiddelen volledig te beoordelen wat er werkelijk geproduceerd is.

Dan ontstaan praktische én technische vragen: valt het onderdeel binnen tolerantie? Waar zitten de afwijkingen? Is de afwijking lokaal of over het hele onderdeel verdeeld? Is het verschil relevant voor montage, functie of levensduur? En hoe onderbouwt u dit richting productie, engineering of leverancier?

Met 3D-metingen maakt MartCad afwijkingen objectief zichtbaar. Niet op gevoel, maar met meetdata, CAD-vergelijking, kleurplots, doorsneden, GD&T-beoordeling en een duidelijk meetrapport.

Wat is 3D-meten?

3D-meten is het objectief beoordelen van de geometrie van een onderdeel, product of samenstelling. De werkelijke vorm wordt vastgelegd en vergeleken met een CAD-model, technische tekening, referentieonderdeel, Golden Mesh, Digital Twin of afgesproken meetstrategie.

Het resultaat is geen losse scan, maar een meetkundige beoordeling. U ziet waar het onderdeel afwijkt, hoeveel het afwijkt en welke maat-, vorm-, plaats- of oriëntatiekenmerken buiten de gestelde eisen vallen.

MartCad gebruikt hiervoor optische 3D-meettechniek, ATOS 3D-scanning, TRITOP en waar nodig aanvullende meetmethoden. De rapportage is bruikbaar voor engineering, kwaliteitscontrole, FAI, leveranciersbeoordeling, revisie, seriecontrole en productieoptimalisatie.

Voor het vastleggen van geometrie wordt vaak gestart met 3D-scannen . Voor het beoordelen van die geometrie ten opzichte van CAD, tekening, toleranties of referenties spreken we over 3D-meten.

Wat is het verschil tussen 3D-scannen en 3D-meten?

3D-scannen en 3D-meten worden vaak door elkaar gebruikt, maar ze hebben niet hetzelfde doel.

3D-scannen legt de vorm van een onderdeel digitaal vast. Het resultaat is bijvoorbeeld een mesh of puntenwolk.

3D-meten beoordeelt die vorm. Daarbij wordt de scan vergeleken met een CAD-model, technische tekening, toleranties, datums of referentie. Het resultaat is een meetrapport waarmee u een technische beslissing kunt nemen.

Kort gezegd: scannen is vastleggen, meten is beoordelen.

Meten volgens normen, toleranties en GD&T

Voor technische klanten is niet alleen de kleurplot belangrijk, maar ook de manier waarop wordt uitgelijnd, gerefereerd en beoordeeld. Daarom kan MartCad meten en rapporteren volgens gangbare normen en tolerantiesystemen voor industriële metrologie en geometrische productspecificatie.

Afhankelijk van tekening, productspecificatie en meetvraag stemmen wij de rapportage af op normen en richtlijnen zoals:

• ISO 1101 – geometrische toleranties, zoals vorm, richting, plaats en profiel
• ISO 5459 – datums, referenties en datumstelsels
• ISO 8015 – basisprincipes voor geometrische productspecificatie
• ISO 2768 – algemene toleranties voor lineaire en hoekmaten
• ISO 14405 – maatvoering en dimensionele specificaties
• ISO 10360 – verificatie en beoordeling van coördinatenmeetsystemen
• ASME Y14.5 – GD&T volgens Amerikaanse tekeningsystematiek

Dit betekent niet dat ieder rapport onnodig zwaar of complex wordt. Voor eenvoudige controle houden we de rapportage praktisch. Voor technische vrijgave, FAI, leveranciersdiscussies of kritische toleranties kan juist een uitgebreidere GD&T-beoordeling nodig zijn.

De meetstrategie wordt vooraf afgestemd op de functie van het onderdeel: welke vlakken zijn referentie, welke kenmerken zijn kritisch en welke toleranties bepalen of een onderdeel bruikbaar is.

Welke toleranties en vormen meten wij?

MartCad meet zowel maatvoering als vorm-, plaats- en oriëntatietoleranties. De beoordeling wordt afgestemd op de functionele eisen van het onderdeel en de beschikbare tekening of CAD-data.

• Vlakheid – controle of afdicht-, montage- of referentievlakken voldoende egaal zijn
• Paralleliteit – beoordeling van uitlijning tussen vlakken, assen of functionele oppervlakken
• Haaksheid – controle van 90°-relaties om spanningen en montageproblemen te voorkomen
• Rondheid – beoordeling van ronde vormen, gaten, assen en draaidelen
• Cilindriciteit – controle van cilindrische geometrie over lengte en omtrek
• Positie – locatie van gaten, sleuven, pennen, boringen en functionele kenmerken
• Coaxialiteit en concentriciteit – uitlijning van assen, boringen en cilindrische functies
• Symmetrie – beoordeling van symmetrische functies of middenvlakken
• Profiel van lijn – controle van doorsneden, contouren en kritische lijnvormen
• Profiel van oppervlak – beoordeling van vrije-vorm oppervlakken, gietdelen en complexe CAD-geometrie
• Afstanden, diameters en hoeken – dimensionele controle van kritische maten
• Best-fit en datum-uitlijning – vergelijking op basis van functionele referenties of globale passing

Afhankelijk van de toepassing rapporteren wij deze toleranties afzonderlijk of gecombineerd in één overzichtelijk 3D-meetrapport met kleurplots, meetwaarden en interpretatie.

Wanneer gebruikt u 3D-metingen?

3D-metingen zijn vooral zinvol wanneer u meer nodig heeft dan een enkele maat of visuele beoordeling. U wilt objectief weten of het onderdeel voldoet, waar afwijkingen zitten en wat dit betekent voor productie, montage of functie.

• First Article Inspection of eerste artikel controle
• Controle van onderdelen uit productie of toelevering
• Leverancierscontrole en objectieve beoordeling van batches
• Beoordeling van gietdelen, lasdelen, kunststofdelen of machinedelen
• Onderzoek naar pasproblemen of montageproblemen
• Vergelijking van geproduceerd onderdeel met CAD-model of STEP-bestand
• Controle van vorm, maat, vlakheid, positie, profiel of contour
• Analyse van schade, slijtage, vervorming of afwijkende productie
• Controle van machineframes, samenstellingen en functionele referenties
• Seriecontrole met een referentie, Golden Mesh of Digital Twin

Bij ontbrekende tekeningen of CAD-data kan een 3D-meting worden gecombineerd met Golden Mesh Analyse of Digital Twin .

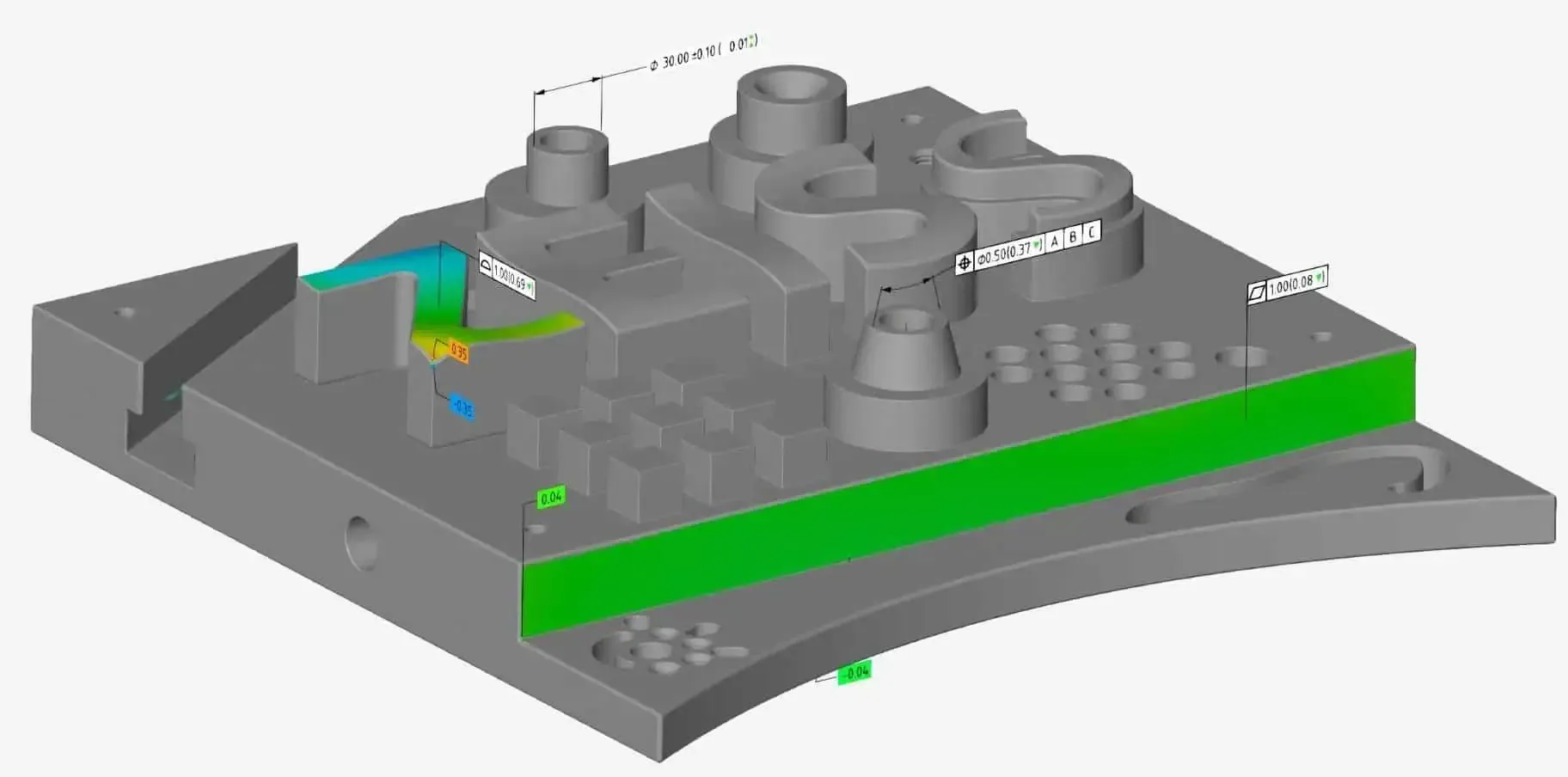

Wat ziet u in een 3D-meetrapport?

Een 3D-meetrapport geeft inzicht in de werkelijke geometrie van een onderdeel. Het rapport laat niet alleen zien dát er een afwijking is, maar ook waar die afwijking zit, hoe groot deze is en of deze relevant is voor functie of passing.

• CAD-vergelijking tussen scan en nominaal model
• Kleurplots waarin afwijkingen visueel zichtbaar worden
• Doorsneden voor lokale vormbeoordeling
• Controle van kritische maten, gaten, vlakken, posities, contouren of profielen
• Beoordeling van vorm- en plaatstoleranties volgens tekening of GD&T
• Datum- of RPS-uitlijning op functionele referenties
• Best-fit vergelijking wanneer globale vormafwijking onderzocht moet worden
• Meetwaarden, tolerantiezones en goed/fout-beoordeling waar nodig
• Praktische interpretatie van de belangrijkste afwijkingen

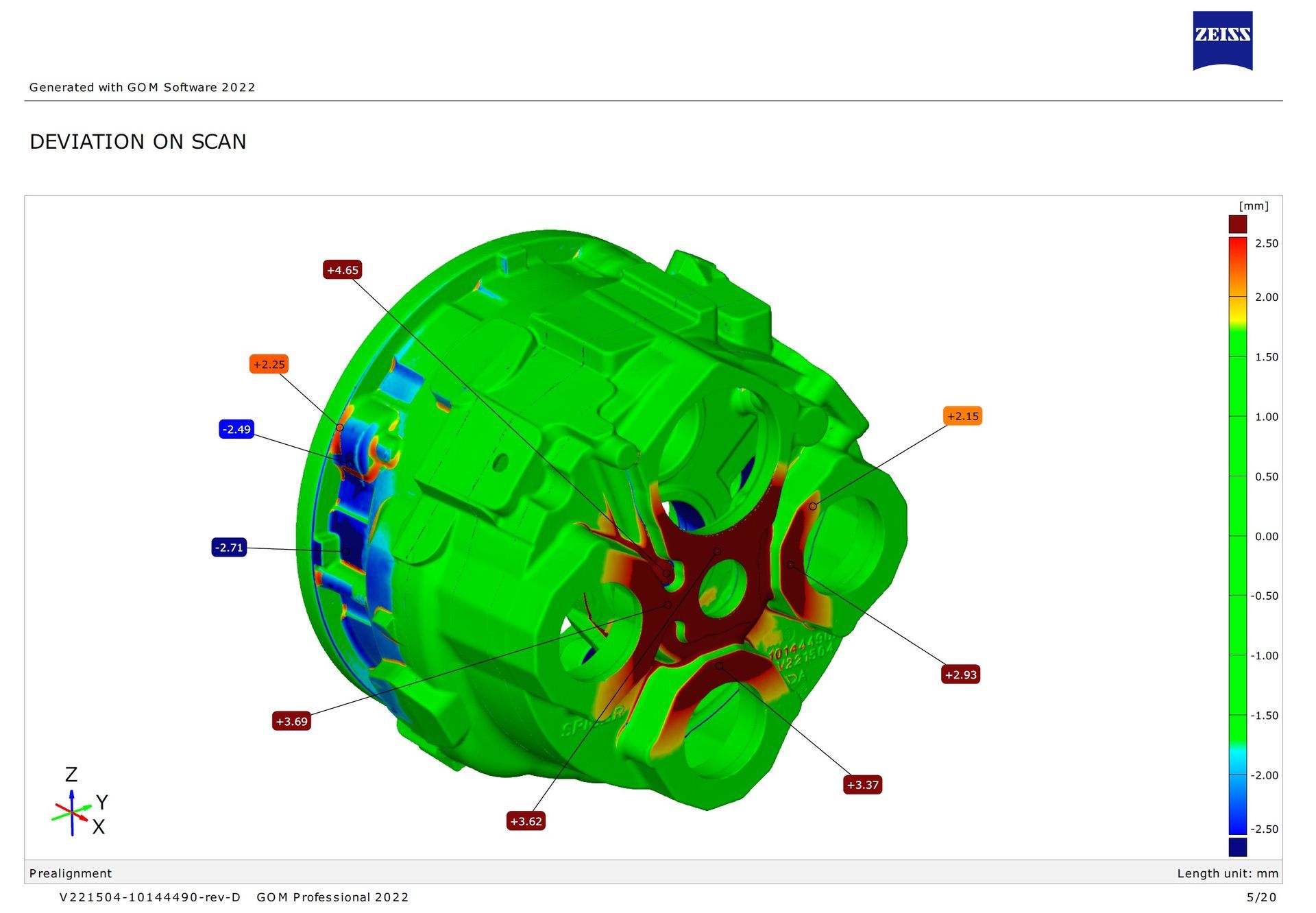

Een kleurplot maakt afwijkingen begrijpelijk zichtbaar. Groen betekent meestal dat het onderdeel dicht bij de referentie ligt. Rood of blauw laat zien waar materiaal te veel of te weinig aanwezig is.

Daardoor is het rapport niet alleen bruikbaar voor de meetkamer, maar ook voor engineering, productie, inkoop, kwaliteitscontrole en overleg met leveranciers.

Waarbij helpt 3D-meten?

3D-meten helpt om technische discussies concreet te maken. In plaats van te praten over “het past niet goed” of “het lijkt af te wijken”, wordt zichtbaar waar het probleem zit.

• Objectief vaststellen of een onderdeel voldoet
• Pasproblemen en montageproblemen herleiden
• Afwijkingen tussen CAD en geproduceerd onderdeel zichtbaar maken
• Productieprocessen, leveranciers of batches vergelijken
• Kritische toleranties onderbouwen met meetdata
• Schade, slijtage of vervorming beoordelen
• Kwaliteitscontrole en FAI beter documenteren
• Beslissen of een onderdeel bruikbaar, corrigeerbaar of afkeur is
• Onderbouwen waarom een onderdeel buiten specificatie valt

Zo wordt 3D-meten een hulpmiddel voor technische besluitvorming, niet alleen een meetrapport achteraf.

3D-metingen in de praktijk

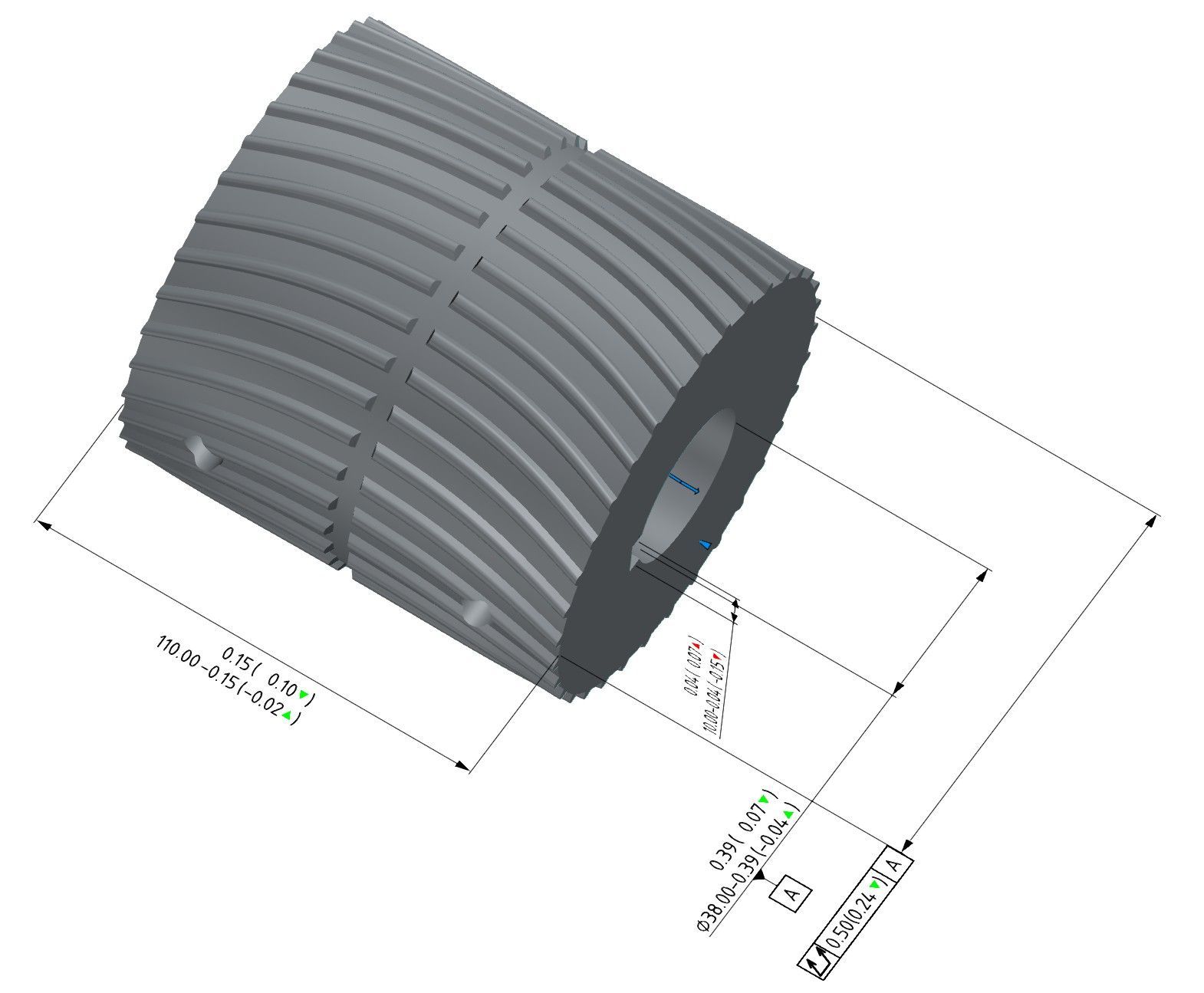

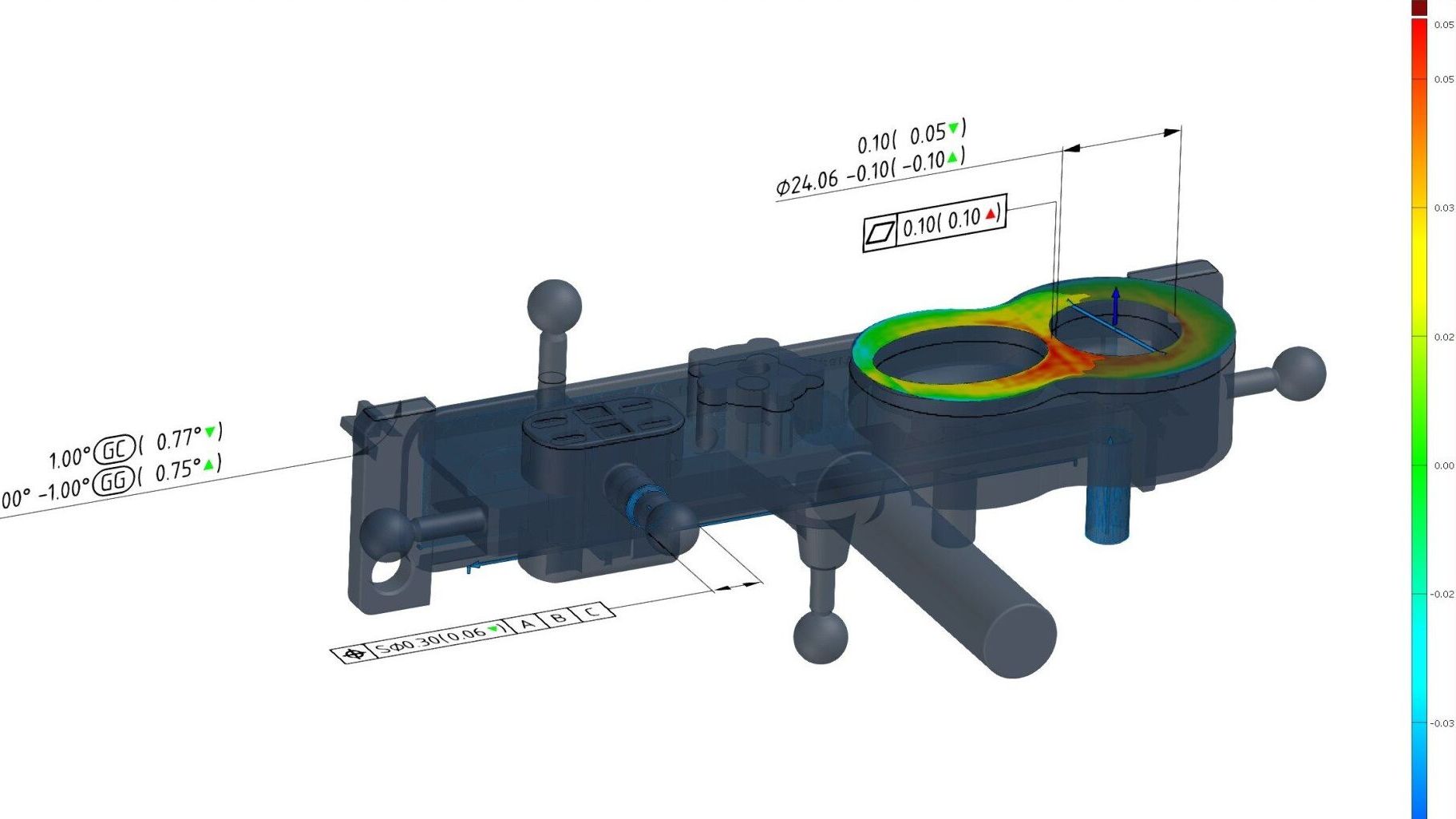

Onderstaande voorbeelden laten zien hoe 3D-meetdata wordt gebruikt voor CAD-vergelijking, meetrapportage en technische beoordeling van onderdelen.

Meetstrategie: meten wat technisch relevant is

Een goede 3D-meting begint niet met scannen, maar met de vraag wat functioneel belangrijk is. Een onderdeel kan op sommige plaatsen afwijken zonder dat dit problemen geeft, terwijl een kleine afwijking op een pasvlak, boring, referentievlak, contour of datum juist kritisch kan zijn.

Daarom kijkt MartCad vooraf naar functie, referenties, maatvoering, toleranties en toepassing. Op basis daarvan wordt bepaald hoe het onderdeel wordt uitgelijnd, welke kenmerken worden gemeten en hoe de resultaten worden gerapporteerd.

Waar nodig kan worden gewerkt met CAD-uitlijning, best-fit, RPS, datumstructuren, profielmetingen, vlakheid, positie, coaxialiteit, symmetrie of andere functionele kenmerken.

Typische meetconditie is 20 °C of thermisch gecorrigeerd. Bij kunststof onderdelen, grote constructies of temperatuurgevoelige producten houden we rekening met materiaal- en temperatuureffecten, zodat meetresultaten reproduceerbaar en bruikbaar blijven.

Meetapparatuur en technieken

MartCad gebruikt optische 3D-meettechniek en mobiele meetoplossingen voor onderdelen, producten, machinecomponenten en samenstellingen. De gekozen meetmethode hangt af van grootte, geometrie, toleranties en toepassing.

• ATOS 3D-scanner – optische 3D-metingen, vrije-vorm oppervlakken, CAD-vergelijking en kleurplots
• TRITOP – mobiele CMM-meting, referentiepunten, grotere objecten, frames en vervormingsanalyse
• Optisch meten – geschikt voor complexe vormen, gietdelen, kunststof delen, machinedelen en vrije-vorm geometrieën
• Tactiele of aanvullende metingen – waar specifieke kenmerken of functionele referenties extra zekerheid vragen
• ZEISS Inspect – analyse, uitlijning, toleranties, rapportage en CAD-vergelijking

Voor grote objecten of metingen op locatie kan mobiele CMM-meting met TRITOP een passende oplossing zijn.

Hoe werkt MartCad?

1. Doel bepalen: wat moet worden gecontroleerd? Denk aan passing, tolerantie, klacht, FAI, CAD-vergelijking, GD&T of leverancierscontrole.
2. Meetstrategie bepalen: we bepalen referenties, uitlijning, datums, kritische kenmerken en gewenste rapportage.
3. 3D-scannen of meten: het onderdeel wordt vastgelegd met optische 3D-meettechniek, TRITOP of een passende meetmethode.
4. Vergelijken en analyseren: de meetdata wordt vergeleken met CAD, tekening, toleranties, referenties of Golden Mesh.
5. Rapportage: u ontvangt een duidelijk meetrapport met kleurplots, meetwaarden, doorsneden, toleranties en interpretatie.
6. Vervolgadvies: indien nodig denken we mee over productiecorrectie, reverse engineering, Digital Twin of Golden Mesh Analyse.

Wat ontvangt u concreet?

De output hangt af van de vraag en de gewenste diepgang. Soms is een compacte controle voldoende. In andere gevallen is een uitgebreid meetrapport nodig voor FAI, kwaliteitscontrole, vrijgave of leveranciersdiscussie.

• 3D-meetrapport in PDF
• CAD-vergelijking met kleurplots
• Meetwaarden van kritische kenmerken
• Doorsneden voor lokale vormbeoordeling
• Beoordeling ten opzichte van toleranties, datums of referentie
• GD&T-beoordeling waar relevant
• Praktische interpretatie van de belangrijkste afwijkingen
• Indien gewenst scanbestanden, STL, mesh of exportdata
• Advies over vervolg: correctie, reverse engineering, Digital Twin of Golden Mesh

Verwante diensten: 3D-scannen · Golden Mesh Analyse · Digital Twin · reverse engineering · deformatieanalyse

Voor onderdelen, producten en technische samenstellingen

MartCad richt zich op 3D-metingen van technische onderdelen, machinecomponenten, producten, machineframes en samenstellingen. Denk aan onderdelen uit machinebouw, maakindustrie, productontwikkeling, revisie en kwaliteitscontrole.

Wij voeren geen gebouwmetingen, terreinmetingen, vloermetingen of vastgoedmetingen uit. De focus ligt op industriële geometrie, maatcontrole, GD&T, CAD-vergelijking en technische meetrapportage.

3D-meting of meetrapport nodig?

Stuur een foto, tekening, CAD-model of korte omschrijving. Geef aan wat kritisch is: passing, tolerantie, klacht, FAI, CAD-vergelijking, GD&T of kwaliteitscontrole. Dan beoordelen we welke meetaanpak het meest logisch is.
