3D-scannen van technische onderdelen

Metrologisch, reproduceerbaar en direct bruikbaar voor CAD-vergelijking, reverse engineering en meetrapportage

MartCad scant technische onderdelen, machinecomponenten, prototypes en samengestelde producten. De 3D-scan legt de werkelijke vorm en geometrie vast als puntenwolk of mesh.

Deze data vormt de basis voor maatcontrole, CAD-vergelijking, reverse engineering, Digital Twin, Golden Mesh Analyse of technische documentatie.

MartCad scant uitsluitend onderdelen en producten, geen gebouwen of ruimtes.

Van fysieke geometrie naar bruikbare technische data

3D-scannen is een snelle en nauwkeurige methode om de werkelijke vorm van een onderdeel digitaal vast te leggen. In plaats van alleen losse maten te controleren, wordt de complete geometrie zichtbaar. Dat maakt 3D-scannen geschikt voor complexe vormen, vrije oppervlakken, gietdelen, slijtage, vervorming en onderdelen zonder actuele tekening.

Bij MartCad is een 3D-scan vaak het startpunt voor een technisch vervolgtraject: meetrapportage, CAD-vergelijking, reverse engineering, CAD-engineering of productverbetering. De scan wordt dus niet alleen gemaakt om een digitaal bestand te hebben, maar om technische keuzes beter te kunnen onderbouwen.

Afhankelijk van de vraag leveren wij een mesh, meetrapport, kleurplot, CAD-vergelijking, Golden Mesh referentie of een bruikbaar CAD-model voor productie en documentatie.

Wanneer is 3D-scannen de slimste keuze?

3D-scannen is vooral interessant als u snel en betrouwbaar inzicht nodig heeft in passing, afwijkingen, vorm of geometrie. Bijvoorbeeld wanneer er discussie is over maatvoering, wanneer tekeningen ontbreken of wanneer een prototype moet worden vergeleken met het nominale CAD-model.

  • Maatcontrole binnen tolerantie, bijvoorbeeld voor kwaliteitscontrole of first article inspection
  • Afwijkingen zichtbaar maken met kleurplots: 3D-scan versus CAD-model
  • Bestaande onderdelen reproduceren wanneer tekeningen of CAD-data ontbreken
  • Serieonderdelen vergelijken en een digitale referentie vastleggen met Golden Mesh Analyse
  • Slijtage, vervorming of schade objectief vastleggen
  • Complexe vormen meten die met traditionele meetmiddelen lastig te beoordelen zijn

In de praktijk wordt 3D-scannen vaak ingezet wanneer klassieke meetmethodes tekortschieten. Denk aan complexe geometrie, vrije vormen, gietdelen, slijtage, vervorming of situaties waarin referentievlakken beperkt beschikbaar zijn. Juist dan biedt een volledige 3D-scan overzicht: niet alleen losse maten, maar het complete geometrische gedrag van het onderdeel.

Doorlinken: 3D-metingen · reverse engineering · Golden Mesh Analyse

Wat is 3D-scannen?

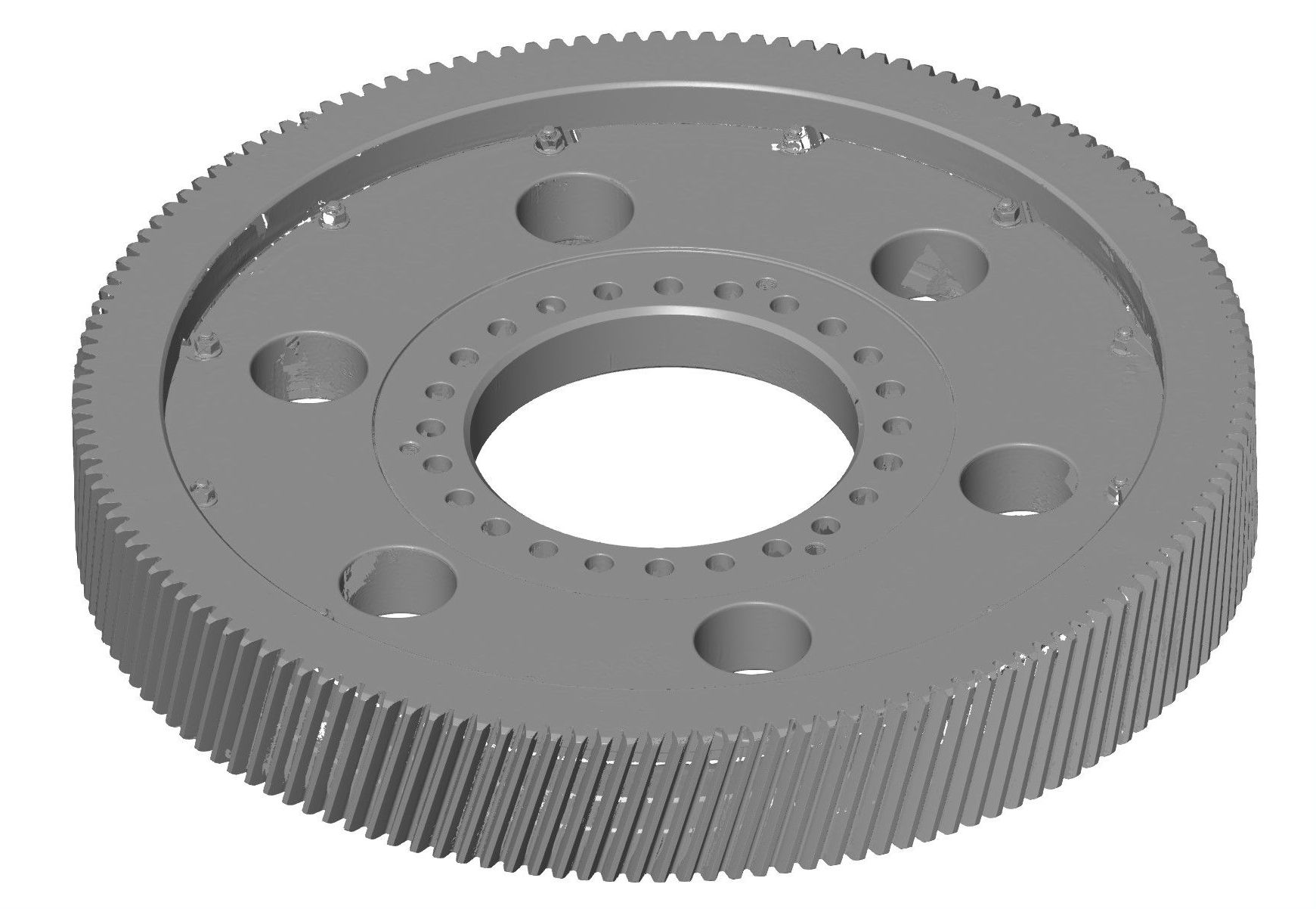

3D-scannen is het digitaal inmeten van een fysiek object met veel meetpunten. Het resultaat is meestal een puntenwolk of mesh. Daarmee worden vormen, maten en details objectief vastgelegd.

Deze data kan worden gebruikt om een geproduceerd onderdeel te vergelijken met CAD, afwijkingen te analyseren, een versleten onderdeel opnieuw te modelleren of een digitale productreferentie op te bouwen.

Typische uitkomsten

  • 3D-mesh of puntenwolk van het onderdeel
  • Meetrapport met toleranties, kleurplots en meetwaarden
  • Vergelijkingsanalyse: 3D-scan versus CAD-model
  • Referentiemesh of Golden Mesh voor seriecontrole
  • Basis voor CAD-opbouw bij reverse engineering
  • Input voor Digital Twin, kwaliteitscontrole of technische documentatie

Meer detail: 3D-meetrapport · deformatieanalyse · Digital Twin

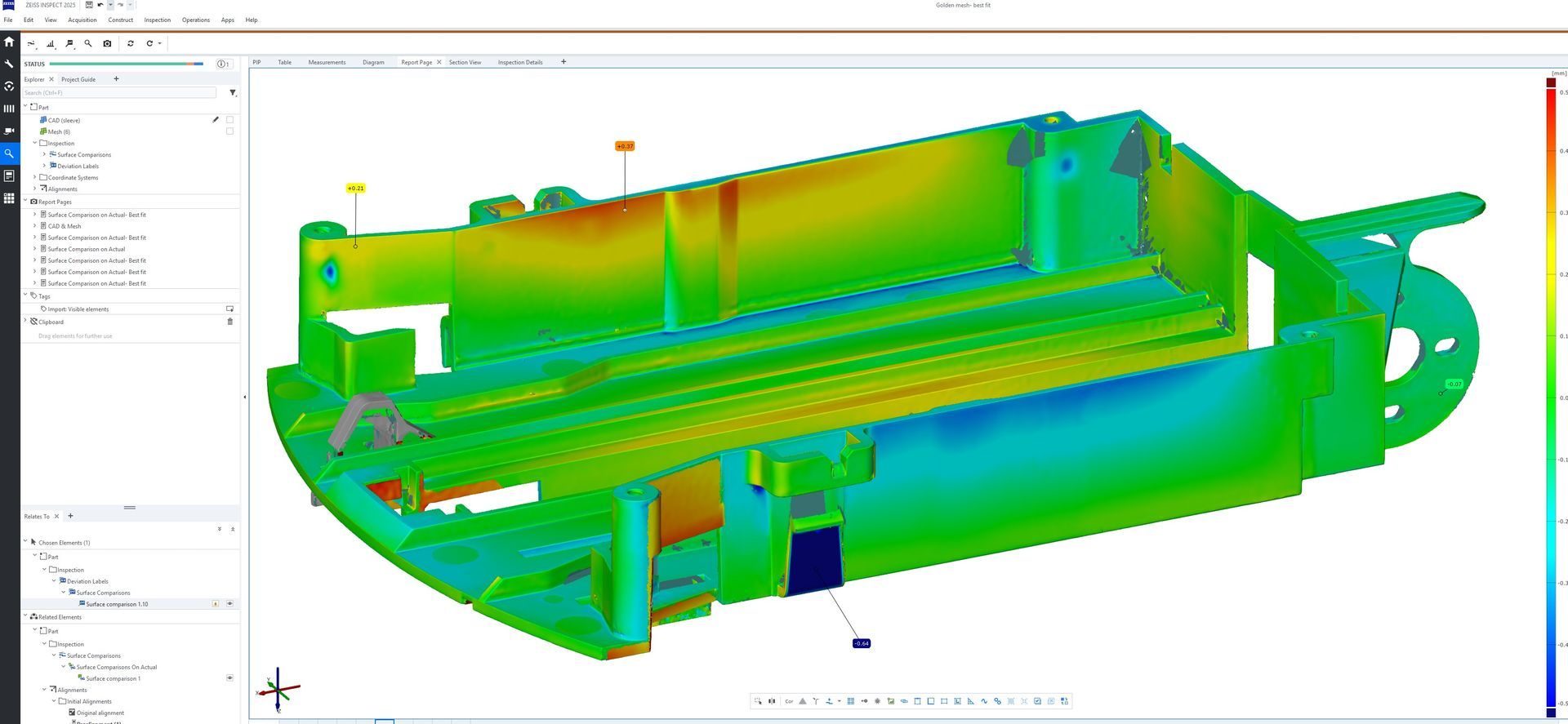

Kleurplot van 3D-scan ten opzichte van een nominaal CAD-model

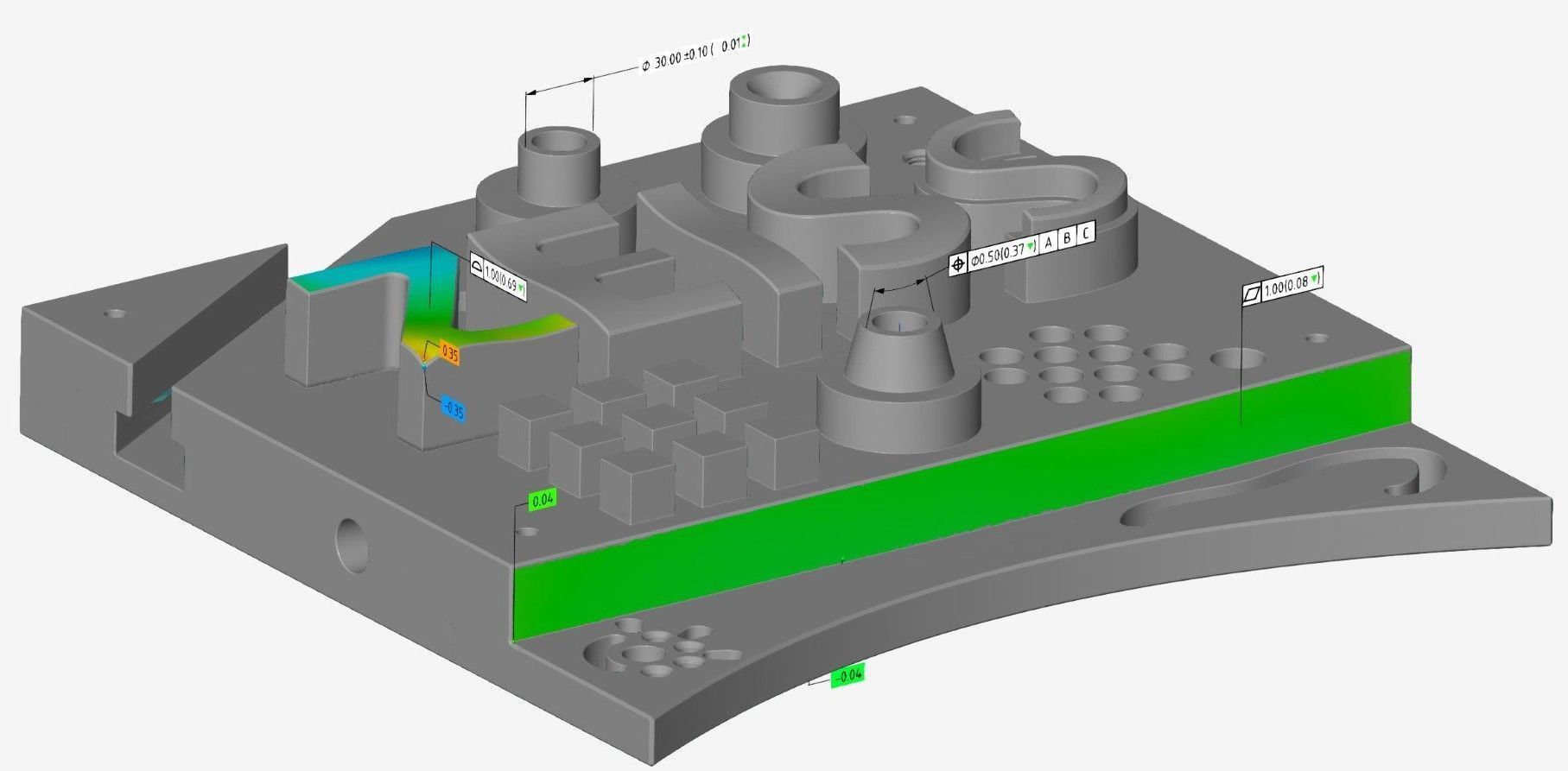

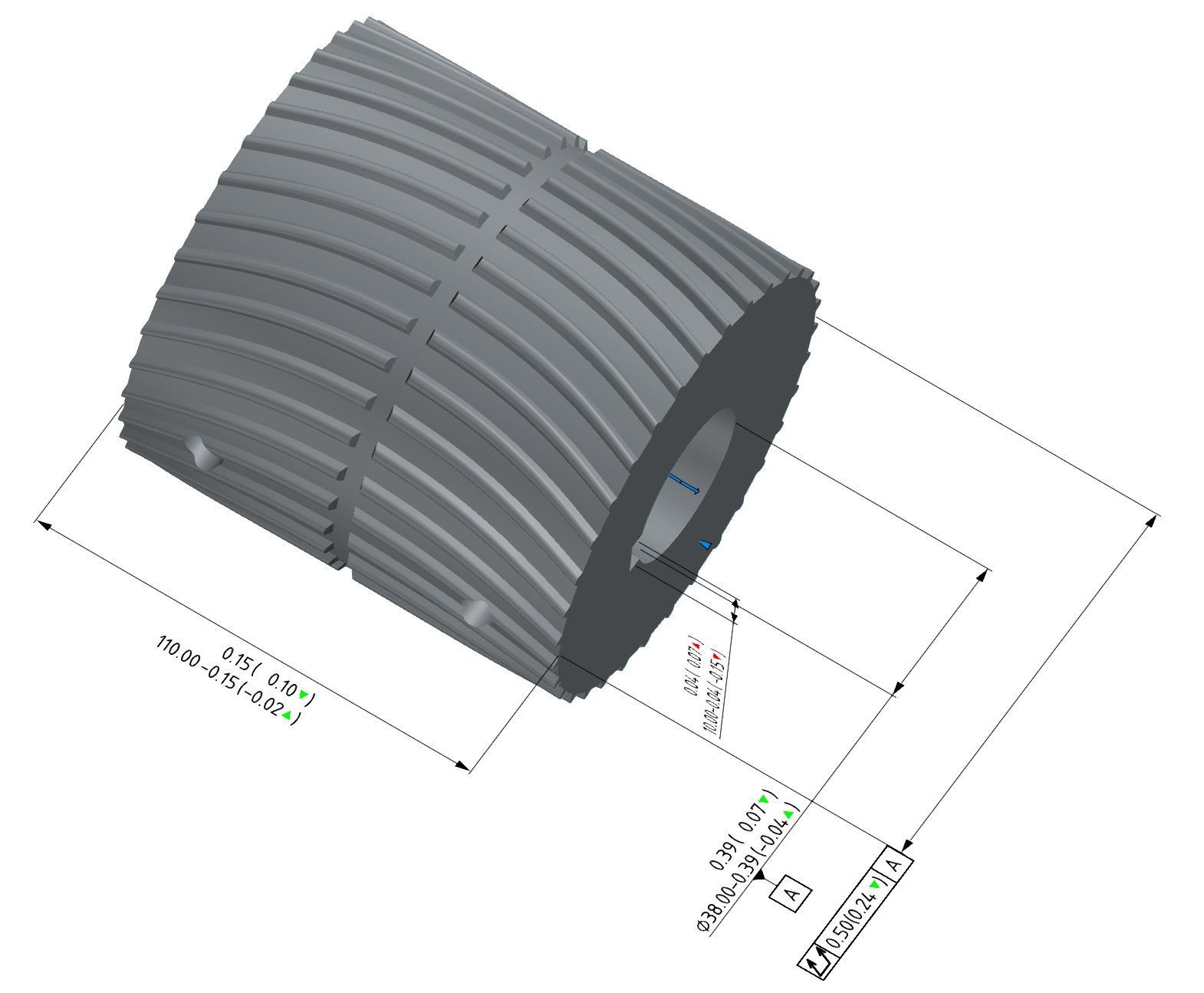

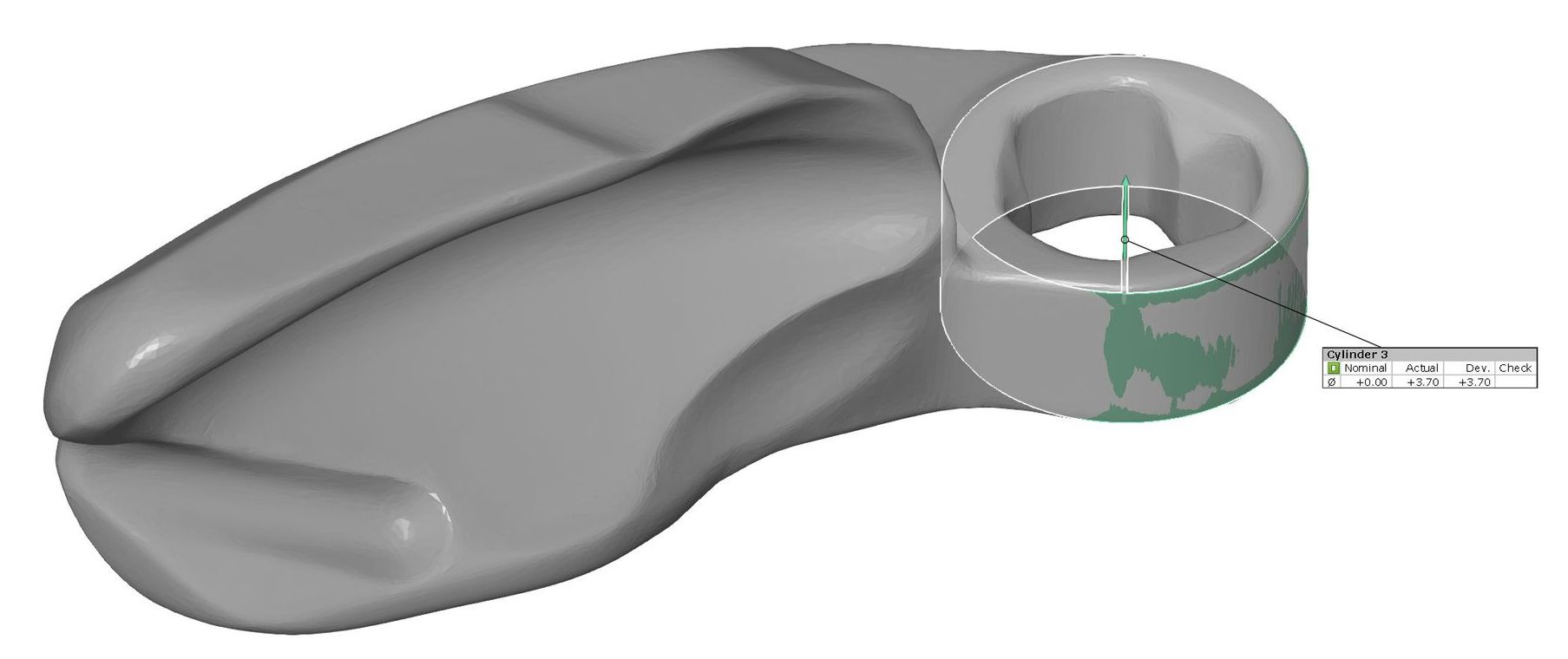

Voorbeeld van een 3D-meetrapport voor maatcontrole en CAD-vergelijking

Metrologisch scannen met duidelijke meetstrategie

Bij meetopdrachten wordt de 3D-scan gekoppeld aan een meetstrategie. Daarbij kijken we naar referenties, datums, vorm- en plaatstoleranties, passing en de functie van het onderdeel. Zo ontstaat geen losse scan, maar bruikbare meetdata voor beoordeling, kwaliteitscontrole of engineering.

We bepalen vooraf hoe een onderdeel functioneert, welke vlakken of vormen kritisch zijn en hoe de uitlijning moet plaatsvinden. Dit voorkomt discussies achteraf en maakt meetresultaten reproduceerbaar, uitlegbaar en technisch verdedigbaar.

  • Keuze van uitlijning op basis van functie of tekeningseisen
  • Gebruik van referentievlakken, datums en kritische geometrie
  • Beoordeling van vorm-, plaats- en maattoleranties
  • CAD-vergelijking met kleurplot en numerieke meetwaarden
  • Rapportage voor QA, FAI, revisie, productie of engineering

Onze werkwijze: meetbaar, uitlegbaar en reproduceerbaar

We kiezen de meetstrategie op basis van het doel: maatcontrole, vergelijking met CAD, reverse engineering of technische analyse. Geen handscanner-gokwerk, maar metrologische data die herhaald, gecontroleerd en onderbouwd kan worden.

1. Doel en referenties

Wat wilt u aantonen? Welke toleranties, vlakken, boringen of vormen zijn kritisch? We bepalen uitlijning, referenties en meetplan.

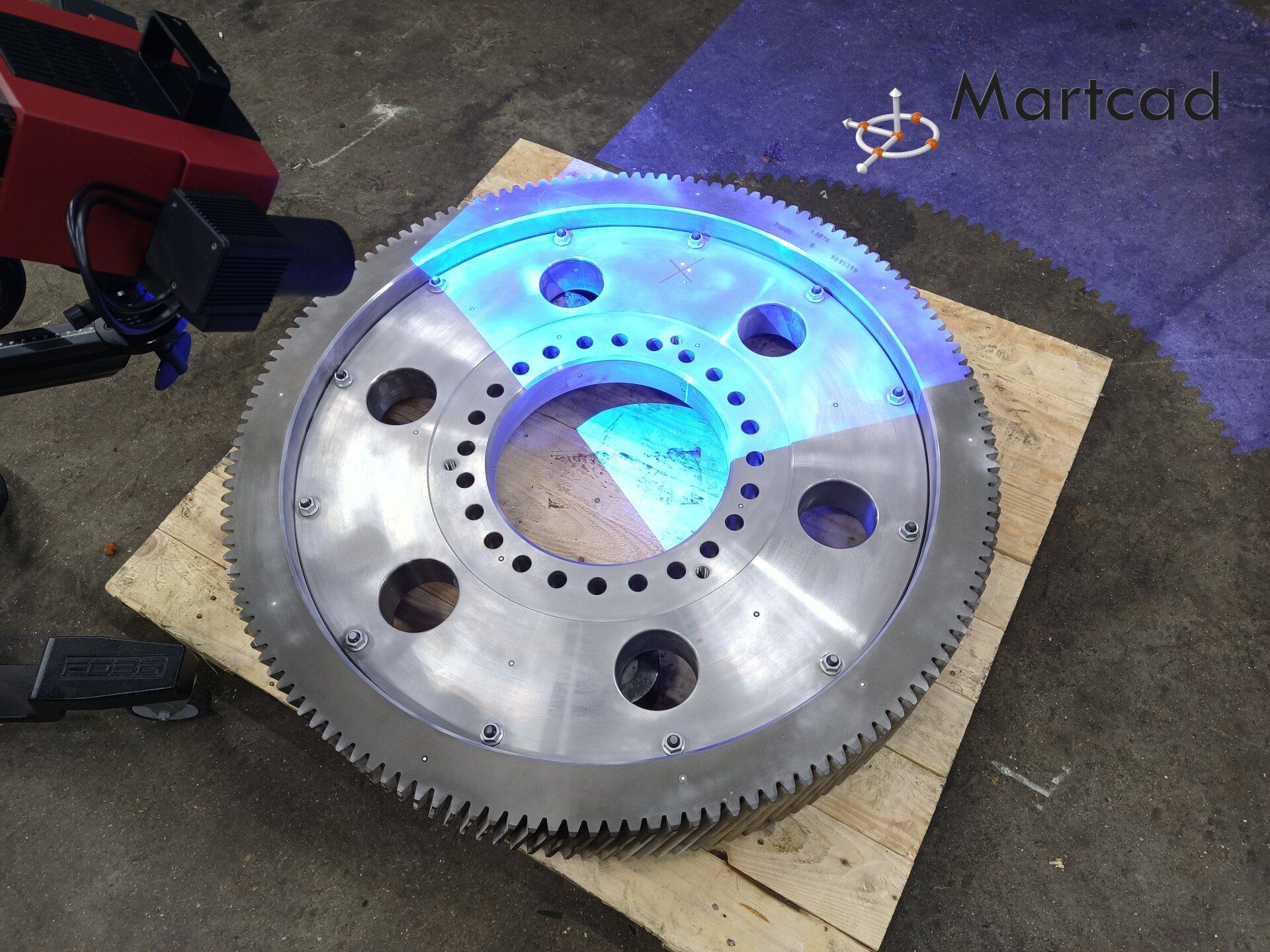

2. Scannen en controle

We bouwen een zuivere dataset op als mesh of puntenwolk en controleren dekking, detail, overlap, stabiliteit en bruikbaarheid van de scan.

3. Rapport, CAD of analyse

Afhankelijk van de vraag leveren we een meetrapport, kleurplot, Golden Mesh, CAD-vergelijking of input voor CAD-opbouw en reverse engineering.

Toepassingen van 3D-scannen

3D-scannen is breed inzetbaar binnen machinebouw, productontwikkeling, revisie, kwaliteitscontrole en maakindustrie. De waarde zit vooral in het objectief vastleggen van geometrie, zodat beslissingen niet op gevoel maar op meetdata worden genomen.

  • Reverse engineering: van fysiek onderdeel naar bruikbaar CAD-model.
  • Kwaliteitscontrole: controleren of een product binnen tolerantie valt.
  • CAD-vergelijking: kleurplot en meetwaarden ten opzichte van nominaal model.
  • Digital Twin: bestaande producten digitaal vastleggen voor documentatie of analyse.
  • Golden Mesh Analyse: serieonderdelen vergelijken en een digitale referentie bepalen.
  • Revisie en retrofit: oude of gewijzigde onderdelen opnieuw vastleggen en verbeteren.
  • Slijtage en schade: afwijkingen objectief meten en rapporteren.

Praktijk: voorbeelden uit de maakindustrie

MartCad voert 3D-scans en 3D-metingen uit voor maatcontrole, productvergelijking, reverse engineering en technische analyse. Hieronder enkele praktijkvoorbeelden.

Meer voorbeelden vindt u in het portfolio.

Interactief voorbeeld van een 3D-scan

Een 3D-scan is pas nuttig als u ermee kunt beoordelen, vergelijken en beslissen. Hieronder staat een interactief voorbeeld van scan- of modeldata.

Meer weten?

Wilt u weten hoe wij uw onderdeel kunnen inscannen, meten, analyseren of reconstrueren? Stuur ons een foto, tekening, CAD-model of korte omschrijving. Dan beoordelen we welke aanpak het beste past.
