Reverse engineering – van fysiek onderdeel naar beheersbare productdata
MartCad reconstrueert onderdelen en samenstellingen tot reproduceerbare CAD-modellen voor productie, revisie en optimalisatie.
Reverse engineering maakt een bestaand fysiek onderdeel opnieuw technisch beheersbaar. U krijgt niet alleen een digitale vorm, maar bruikbare ontwerpdata waarmee het onderdeel opnieuw geproduceerd, aangepast, gecontroleerd en gedocumenteerd kan worden.
Het proces begint vaak met 3D-scannen en nauwkeurige maatopname. Daarna reconstrueren we de functionele geometrie tot een parametrisch CAD-model. Voor validatie kan dit worden gecombineerd met 3D meten .
Reverse engineering is daarmee nadrukkelijk meer dan het kopiëren van een scan.
Waarom reverse engineering?
Reverse engineering wordt toegepast wanneer technische productdata ontbreekt, niet meer actueel is of onvoldoende bruikbaar is voor productie en revisie.
Typische redenen zijn:
- een onderdeel is niet meer leverbaar;
- tekeningen of CAD-bestanden ontbreken;
- een machine moet langer inzetbaar blijven;
- een onderdeel moet lokaal of bij een andere leverancier worden geproduceerd;
- een bestaand ontwerp moet worden aangepast of verbeterd;
- slijtage, vervorming of schade moet technisch worden gereconstrueerd;
- reserveonderdelen moeten digitaal worden vastgelegd;
- een samenstelling moet opnieuw worden gedocumenteerd voor revisie of onderhoud.
Vooral bij kritische, kostbare of niet meer leverbare onderdelen kan reverse engineering een economisch alternatief zijn voor het vervangen van een complete machine of installatie.
De toegevoegde waarde: van onderdeel naar beheersbare productdata
Een scan laat zien hoe een onderdeel er op dit moment uitziet. Dat is niet altijd hetzelfde als hoe het oorspronkelijk bedoeld was.
Afwijkingen kunnen zijn ontstaan door slijtage, vervorming, lasvervorming, productietoleranties, gebruiksbelasting of eerdere reparaties.
Bij reverse engineering beoordelen we daarom welke geometrie functioneel is, welke maten bepalend zijn voor passing en montage en welke zones technisch moeten worden hersteld of genormaliseerd.
Het eindresultaat is geen automatische kopie van de scan, maar een technisch gereconstrueerd model dat opnieuw geproduceerd, gecontroleerd en later gewijzigd kan worden.
Daarmee vermindert u de afhankelijkheid van oude leveranciers, verloren documentatie en lange levertijden.
3D-scannen is een meetmiddel, geen einddoel
Een 3D-scan levert een puntenwolk of mesh op. Dat bestand legt de bestaande vorm vast, maar bevat nog geen ontwerplogica, maatvoering, toleranties of bewerkingsinformatie.
Voor visualisatie, passingcontrole of sommige 3D-printtoepassingen kan een mesh voldoende zijn. Voor verspaning, plaatwerk, matrijzenbouw, technische wijzigingen of seriematige productie is meestal een technisch opgebouwd CAD-model nodig.

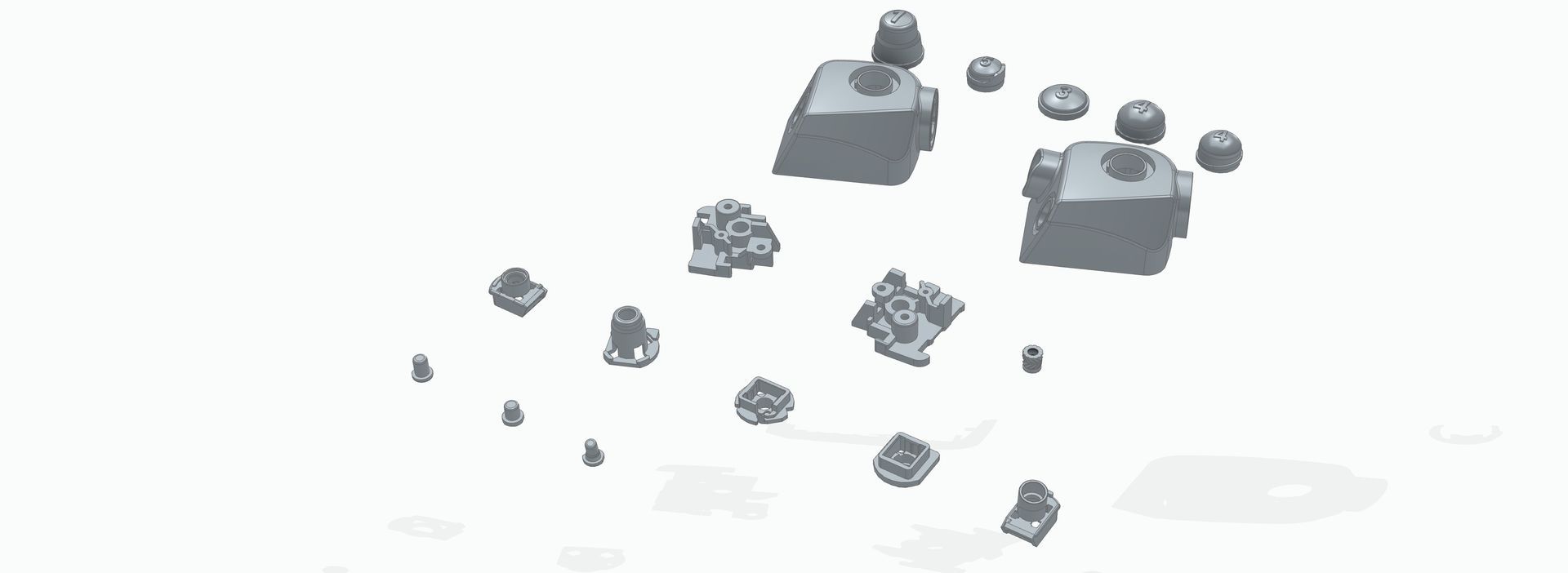

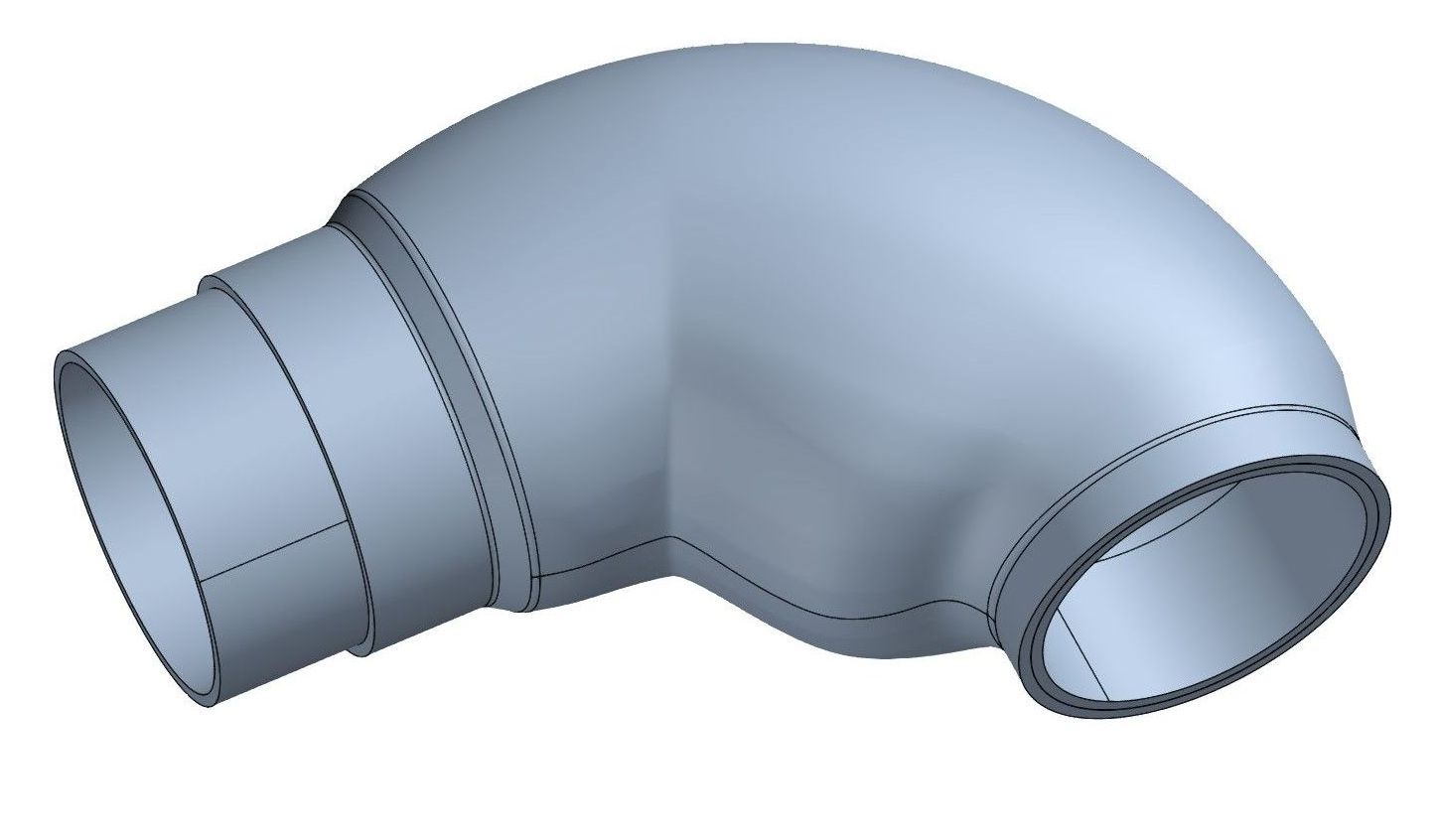

In een parametrisch CAD-model zijn vlakken, assen, diameters, hartafstanden, wanddiktes en geometrische relaties opnieuw logisch opgebouwd. Daardoor blijft het model ook bij latere wijzigingen beheersbaar.
Herkent u dit?
- U heeft een onderdeel, maar geen bruikbaar CAD-model of technische tekening.
- Het originele onderdeel is uit productie of de leverancier bestaat niet meer.
- Het onderdeel is versleten, vervormd of gebroken, maar passing en functie moeten behouden blijven.
- U wilt het ontwerp aanpassen, maar brondata ontbreekt.
- U wilt productie uitbesteden of overdragen aan een andere fabrikant.
- U wilt een reserveonderdeel digitaal vastleggen voordat het origineel uitvalt.
- U wilt een bestaand product verbeteren op sterkte, maakbaarheid, montage of onderhoud.
Voor complexe vrije vormen kunnen meerdere metingen worden samengevoegd tot een betrouwbare referentiegeometrie. Indien relevant passen we hiervoor onder meer Golden Mesh toe.
Ons reverse-engineeringproces
- Doel en functionele eisen bepalen: waarvoor wordt het onderdeel gebruikt, welke passing is kritisch en welke output is nodig?
- 3D-scannen en maatopname: optische vastlegging met een metrologisch 3D-scansysteem, aangevuld met gerichte handmetingen waar nodig.

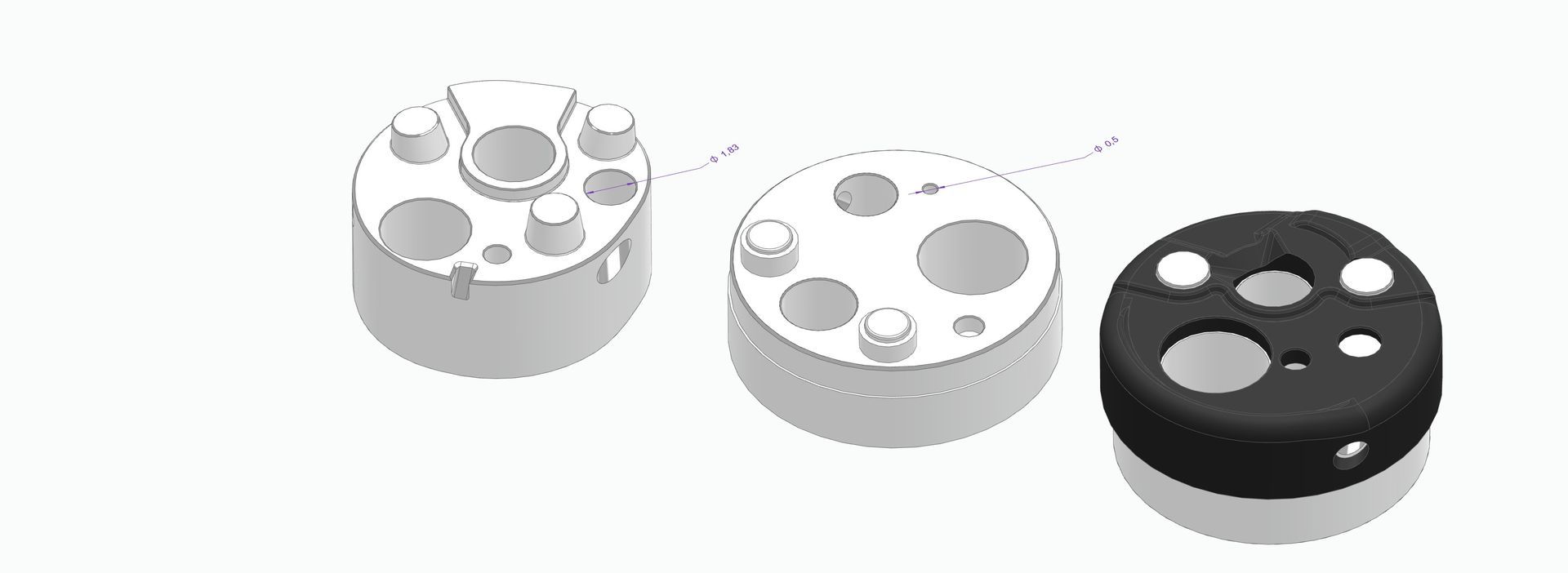

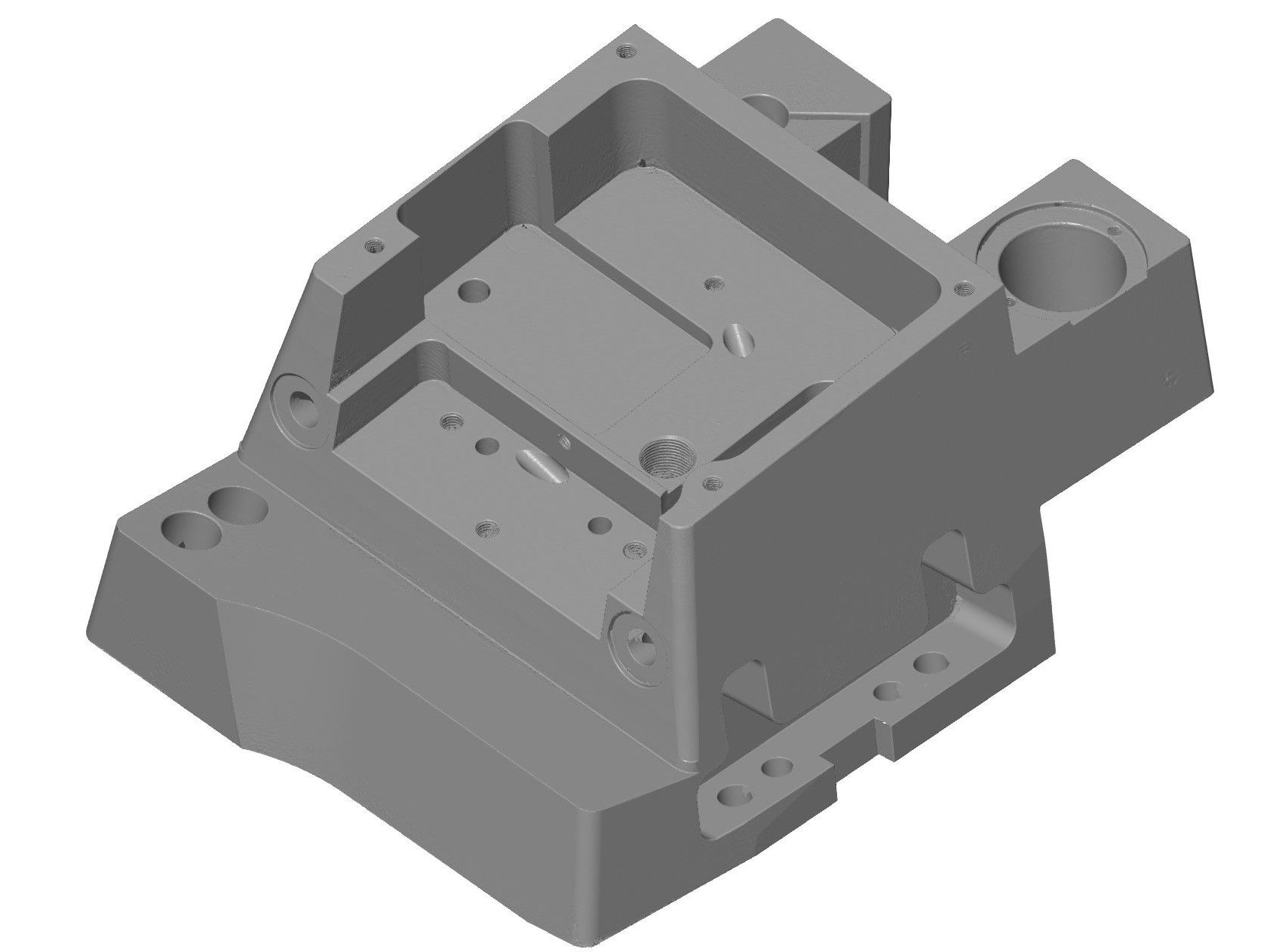

- Meetdata beoordelen: mesh opschonen, uitlijnen en analyseren op slijtage, vervorming en functionele geometrie.
- CAD-model reconstrueren: het onderdeel logisch en parametrisch opnieuw opbouwen.
- Functionele maten en toleranties vastleggen: referenties, passingen, hartafstanden en kritische vlakken technisch onderbouwen.

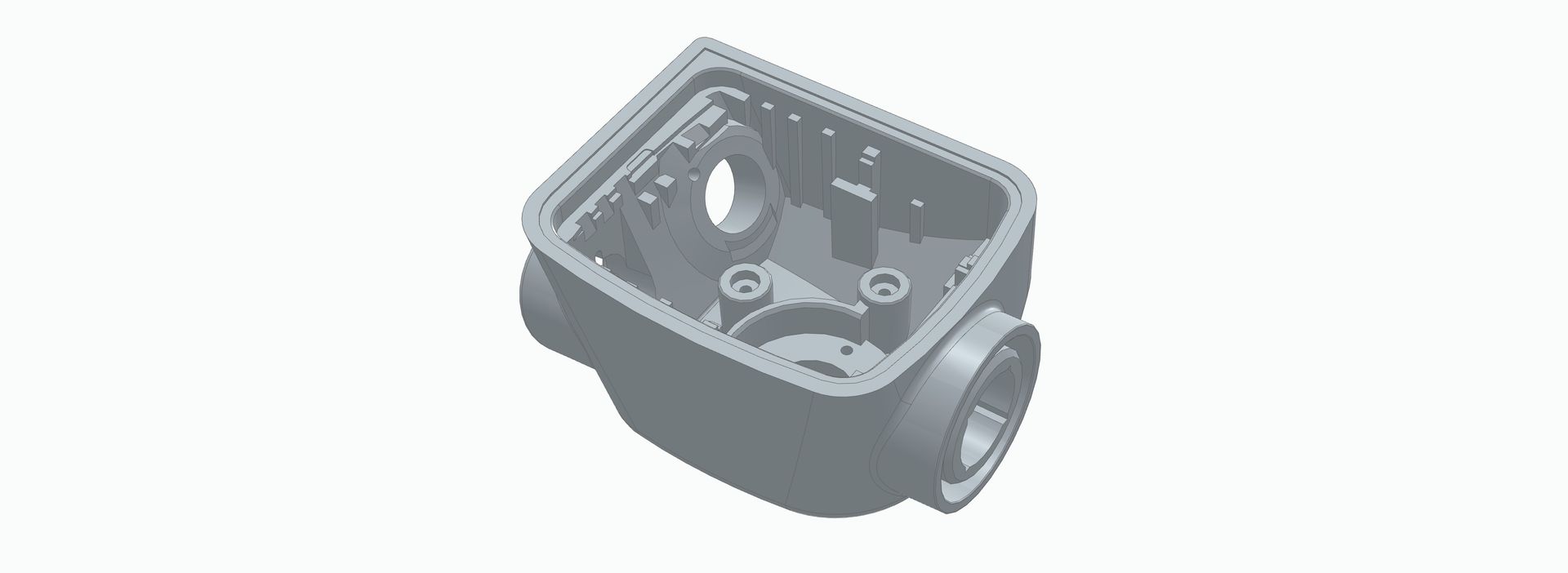

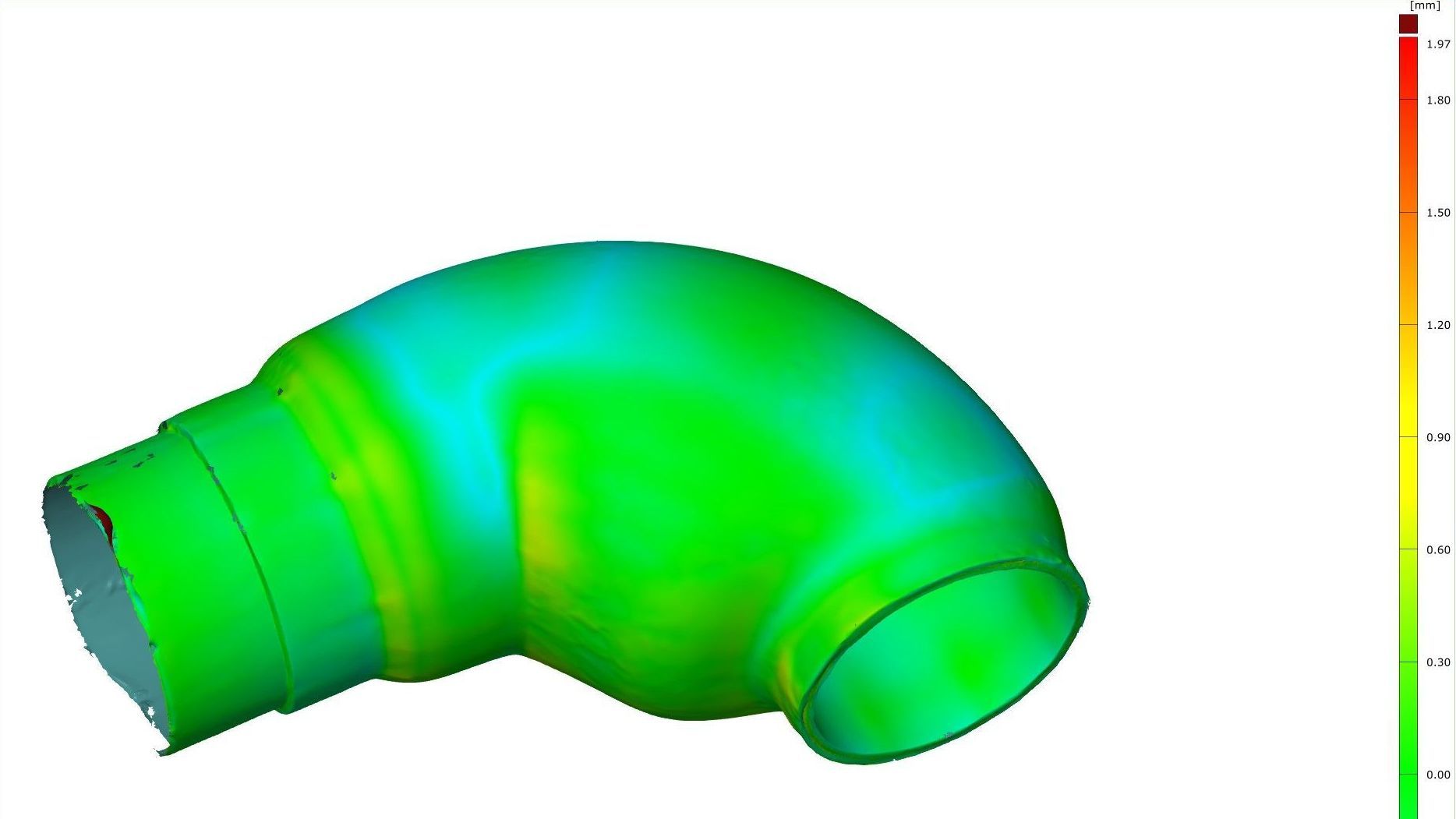

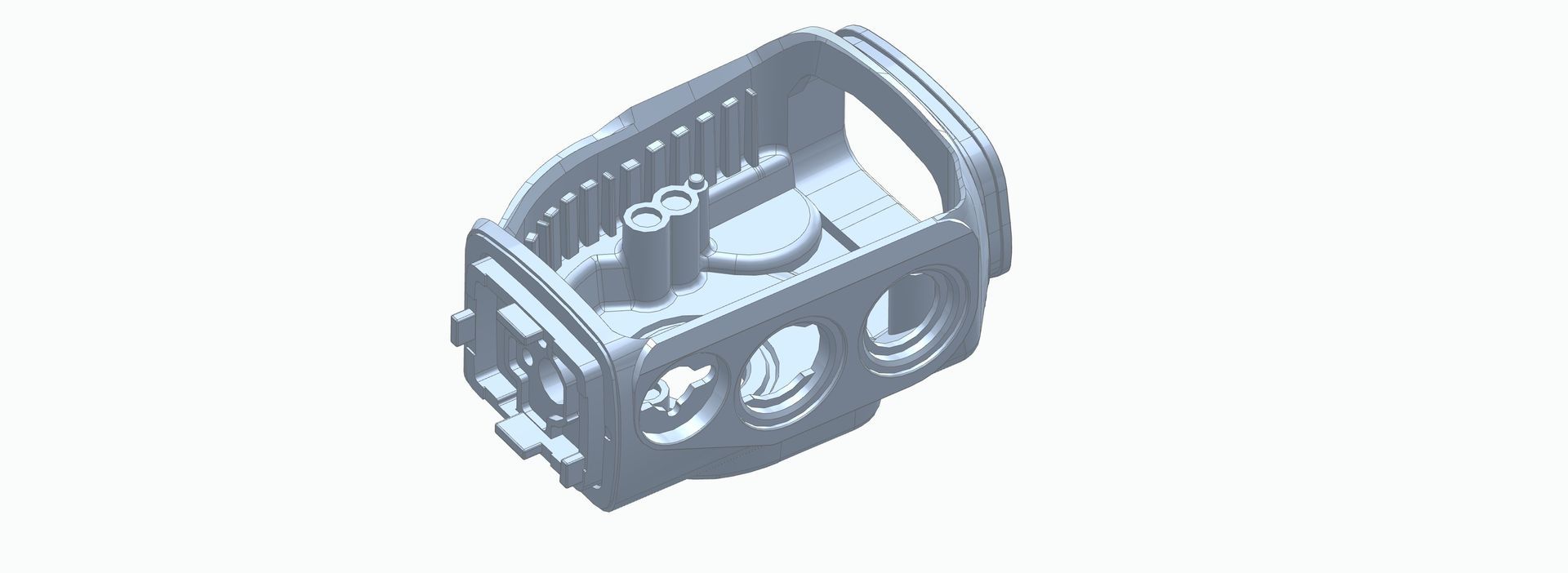

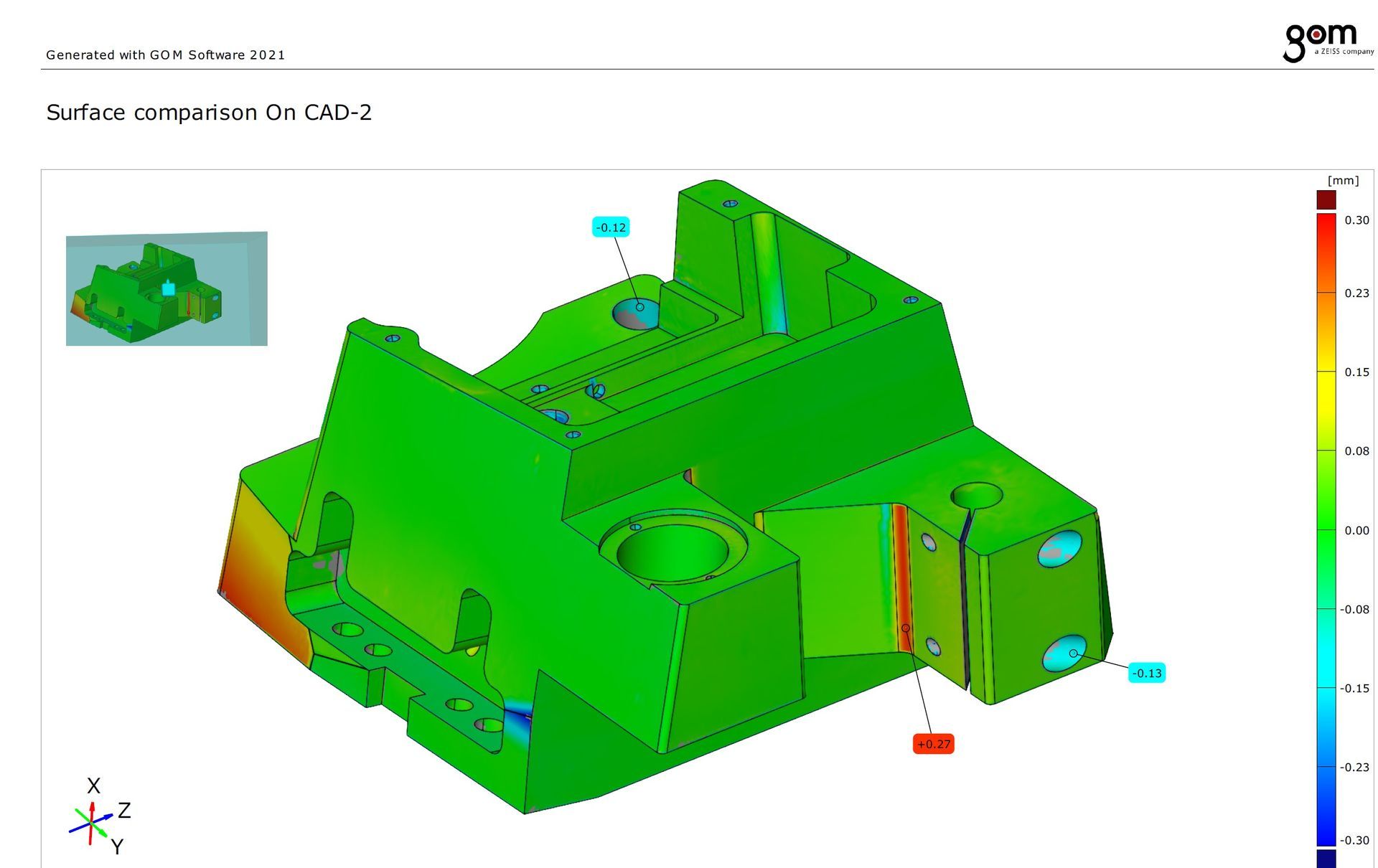

- Controle en validatie: scan-naar-CAD-vergelijking en, indien gewenst, 3D-meting van het gereconstrueerde model.
- Oplevering: CAD-bestanden, tekeningen en rapportage afgestemd op productie, revisie of verdere engineering.
Wat ontvangt u?
Afhankelijk van de opdracht kan MartCad leveren:
- opgeschoonde STL- of meshdata;
- parametrisch 3D-CAD-model;
- STEP- of Parasolidbestand;
- native Solid Edge-model;
- 2D-productie- en detailtekeningen;
- maatvoering, toleranties en functionele referenties;
- scan-naar-CAD-vergelijking;
- meet- of inspectierapport;
- samenstellingsmodel en stuklijst.
Reproduceerbare CAD-data betekent dat het onderdeel niet alleen visueel is vastgelegd, maar opnieuw geproduceerd, gecontroleerd en later gewijzigd kan worden op basis van vaste maten en geometrische relaties.
Minder afhankelijkheid en langere inzetbaarheid
Reverse engineering kan voorkomen dat een complete machine moet worden afgeschreven omdat één kritisch onderdeel ontbreekt of niet meer leverbaar is.
Het kan bijdragen aan:
- kortere stilstand bij reparatie of revisie;
- lokale of alternatieve productie;
- minder afhankelijkheid van één leverancier;
- langere technische levensduur van machines en installaties;
- betere beschikbaarheid van reserveonderdelen;
- een digitale basis voor toekomstige wijzigingen.
Reverse engineering is niet in iedere situatie automatisch de goedkoopste oplossing. De grootste waarde ontstaat bij onderdelen die kritisch, kostbaar, moeilijk leverbaar of technisch belangrijk zijn.
Reverse engineering in de praktijk
Bekijk concrete voorbeelden van onze werkwijze:
Curveschijf
Analyse en reconstructie van complexe bewegingsgeometrie op basis van 3D-scan en functionele beoordeling.
Chirurgische schroeven
Reconstructie van precisiecomponenten met aandacht voor maatvoering, reproduceerbaarheid en herfabricage.
Dit is typisch reverse engineering bij MartCad: analyseren wat functioneel bepalend is, geometrie technisch reconstrueren en het resultaat praktisch maakbaar opleveren.
Reverse engineering van een complexe impeller
Complexe impeller optisch gemeten met een ZEISS-meetsysteem, opnieuw opgebouwd in CAD en gecontroleerd met de oorspronkelijke meetdata
Waarom MartCad?
- Metrologische meetdata – nauwkeurige vastlegging met industriële 3D-scansystemen.
- Technische interpretatie – onderscheid tussen functionele geometrie, slijtage en vervorming.
- Parametrisch CAD – modellen die later aangepast en beheerd kunnen worden.
- Praktische maakbaarheid – rekening houden met productie, montage, passing en onderhoud.
- Complete documentatie – van CAD-model tot productietekening, controle en stuklijst.
- Eén partij voor meten en engineering – korte lijnen tussen opname, analyse en ontwerp.
Wat is reverse engineering?
Reverse engineering is het technisch analyseren en digitaal reconstrueren van een bestaand onderdeel of samenstelling. Het resultaat is een reproduceerbaar CAD-model dat kan worden gebruikt voor productie, revisie of aanpassing.
Wat is het verschil tussen 3D-scannen en reverse engineering?
3D-scannen legt de bestaande vorm vast als puntenwolk of mesh. Reverse engineering zet deze meetdata om in een technisch opgebouwd CAD-model met logische geometrie, maatvoering en functionele relaties.
Kan een versleten of beschadigd onderdeel worden gereconstrueerd?
Vaak wel. Versleten, vervormde of ontbrekende zones kunnen worden gereconstrueerd op basis van symmetrie, aansluitende geometrie, referentieonderdelen en functionele eisen.
Welke bestanden kunnen worden geleverd?
Afhankelijk van de toepassing kunnen onder meer STEP-, Parasolid-, native CAD-, STL-, DXF-, DWG- en PDF-bestanden worden geleverd, eventueel aangevuld met productietekeningen of meetrapportage.
Hoe nauwkeurig is reverse engineering?
De haalbare nauwkeurigheid hangt af van de grootte, het materiaal, de oppervlakte, de bereikbaarheid en de functionele eisen van het onderdeel. Vooraf bepalen we welke zones, passingen en toleranties kritisch zijn.
Kan het ontwerp tijdens reverse engineering worden verbeterd?
Ja. Het model kan worden aangepast voor betere maakbaarheid, montage, sterkte, onderhoud of aansluiting op een gewijzigde machine of samenstelling.
Reverse engineering uitbesteden?
MartCad ondersteunt bij het digitaliseren, reconstrueren en productiegereed uitwerken van losse onderdelen en complete samenstellingen.
Bespreek bij voorkeur het fysieke onderdeel, de functie, de gewenste toepassing en het benodigde bestandsformaat. Zo kunnen we bepalen welke meet- en engineeringsaanpak nodig is.
Bekijk ook onze diensten en ons portfolio .
Neem contact op met MartCad en bespreek kort uw onderdeel, doel en gewenste output.
